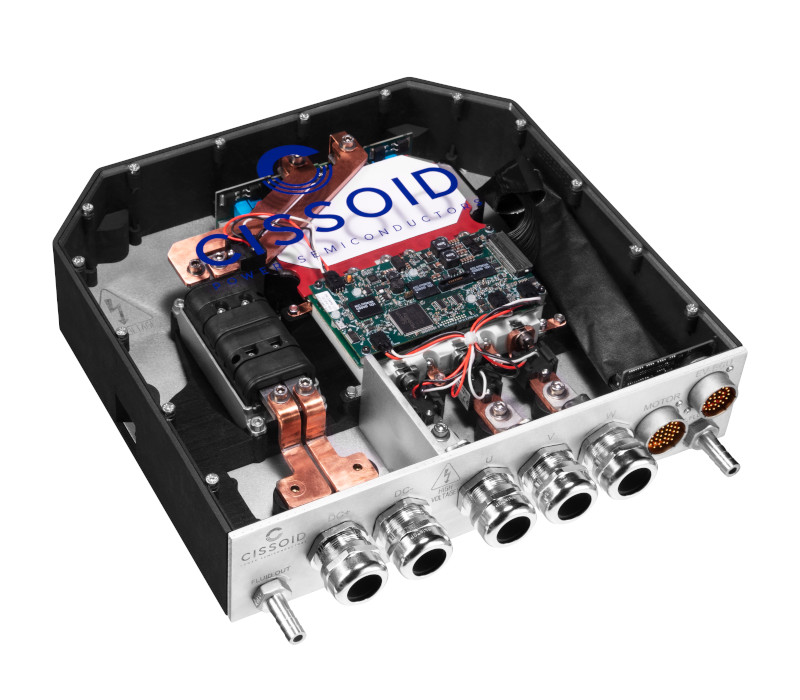

このSiCインバータの参考設計はCISSOID独自のハードウェアとソフトウェアプラットフォームに基づいて、電力密度と効率の面で新しいレベルを設定した電動伝動系の炭化ケイ素 (SiC) インバータの迅速な開発に可能を提供した。
この参考設計は、3相1200V/550AのSiC MOSFETスマートパワーモジュール (IPM) を提供し、OLEAベースを組み合わせた®T222 FPCUの制御板およびSilicon mobiliベースのOLEA®APP INVERTERアプリケーションは、モジュール化された電気と機械の統合を実現した。
完全な参考設計はDC-Linkコンデンサ、DCと相電流センサ、EMIフィルタと液冷システムである。
主な特徴:
-モジュールSiCパワーモジュール
-頑丈なSiCドア駆動板
-OLEA®T222 FPCUコントローラ
-高度な制御アルゴリズム
-SVPWMまたはDPWM、最大50khz
-低等価直列インダクタンス (ESL)DC-Linkコンデンサ
-直流(DC) と相電流センサ
-EMIフィルタと液冷システム
-直流母線電圧 (運転中):100-650V
-最大直流母線電圧 (非運転中):700V
-連続モータ電流: 275Arms
-モータ電流ピーク (60秒):290Arms
-連続出力: 150kW
-出力ピーク (60秒):180kW
アプリケーション:
-電気自動車 (EV) モータードライブ
-大型モータドライブ (オフロード、道路、工業)
-航空電子と船舶のモータードライバー
-高性能モータードライブ
-産業用モータドライブ
