做航空、汽车电子或 HPC 这行久了，最怕的就是系统集成。随着无线通信和先进传感器的爆炸式增长，如今的电路板几乎都是混合信号系统。这意味着高速数字信号、微弱的 RF 模拟信号以及大电流电源必须在同一个巴掌大的中板（Mezzanine）堆叠里和谐共存。
设计师们每天都在面对一场硬仗：既要保证信号完整性（SI），又要抑制串扰和噪声，同时还要将这些功能塞进一个紧凑的空间。
在如此密集的混合信号环境中，选型中板互连器件的关键难点，早已不只是“找对连接器类型”那么简单了。真正的挑战在于：找到那些能精确匹配堆叠高度的组件。任何细微的高度不一致，都可能导致 PCB 板件应力，进而引发信号完整性问题，甚至造成复杂的制造返工。
Samtec 深知这一点带来的痛点。因此，他们把“高度同步”作为其连接器系列的主要设计目标。说真的，他们精心设计了 RF/模拟连接器，使其与高速数字和电源连接器拥有精确匹配的堆叠高度。
这种精心的设计，对系统架构师来说无疑是极大的福音。选型过程瞬间简化了不少 —— 只需要关注功能和性能，而不用担心高度不匹配。

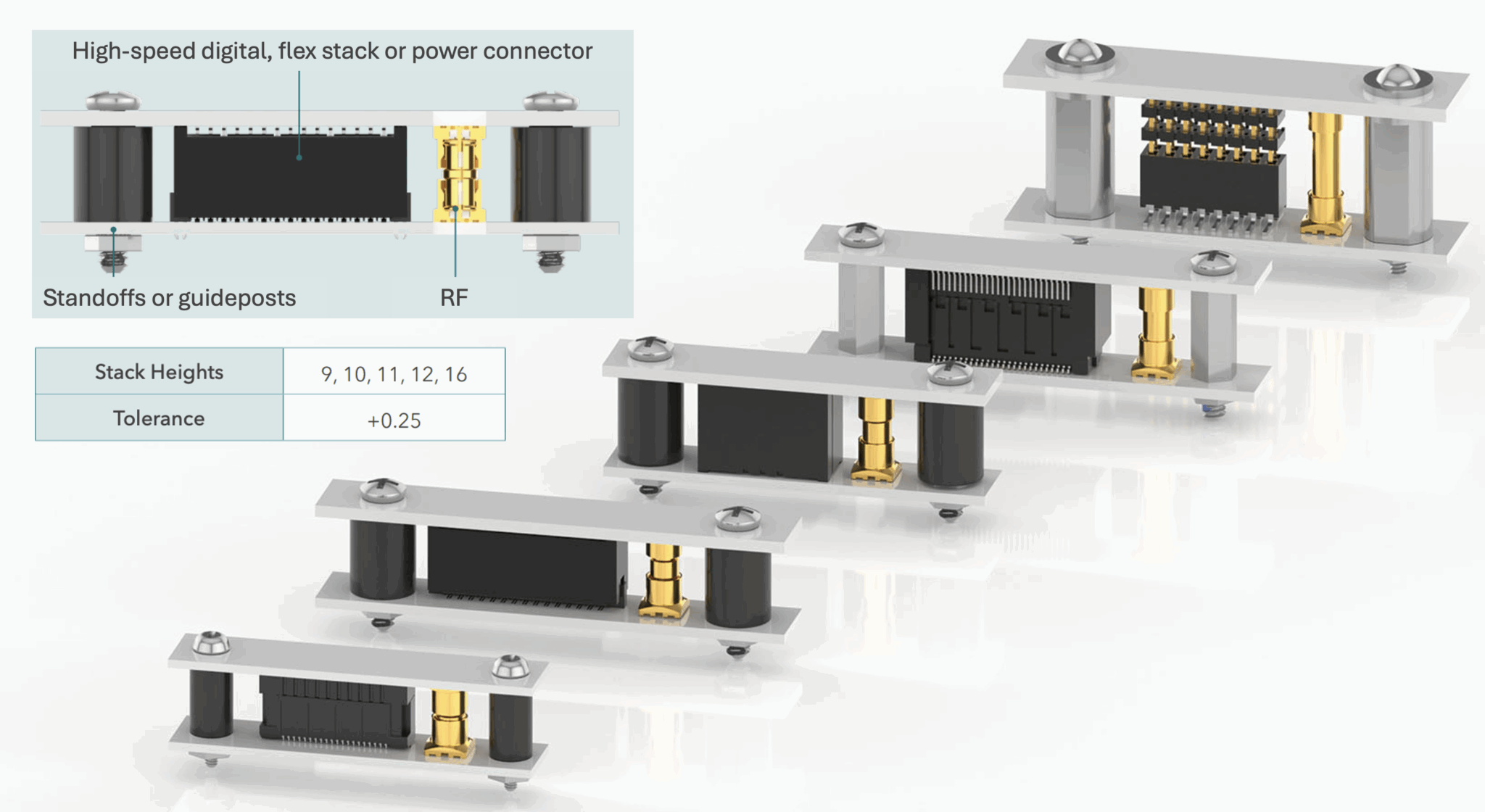

Samtec 的产品组合覆盖了常用的几种中板堆叠高度，包括 9 mm、10 mm、11 mm、12 mm 和 16 mm。这些高度在工业和计算领域都是被反复验证过的黄金标准。
让我们看看几个明星产品是如何协作的：
电源核心：UMPT / UMPS mPower® 超微型电源连接器，负责高密度供电。
信号骨干：SFM / TFM 坚固的 Tiger Eye® 端子/插座条，以及 TW / MMS 经典条形件，保障日常信号传输。
极致速度：APM6 / APF6 AcceleRate® HP 高性能阵列，为下一代数字速率而生。
射频担当：SMP RF 连接器，能提供真正的 DC 至 40 GHz 的高性能连接。
当你把这些多样化的连接器组合在一块 PCB 上时，有几个设计考量是必须提前进行的。
公差堆叠分析： 这绝对是不可跳过的一步。在制造开始前，进行详细的分析，将所有组件和装配公差都计算在内。
机械支撑是关键： 在中板堆叠中使用导柱或支架（Samtec 推荐他们的 SureWare 硬件产品）。别忘了把它们放在靠近连接器系统的位置，可以有效减少 PCB 应力。
模拟信号的“零间隙”要求： 有一个细节非常重要 —— 确保模拟连接器必须先进行配合，且配合时必须是零间隙。这样做能防止信号不连续，对敏感的 RF 信号至关重要。
SI 优化： 必须采用有效的屏蔽和专用的地平面结构，最大程度减少数字和模拟域之间的噪声耦合。
对于那些希望减少元件数量、简化 PCB 布局的设计师来说，Analog Over Array™ 是一个非常聪明的解决方案。
简单来说，就是用一个精心设计的高密度阵列连接器（如 SEARAY™）来替代多个专用连接器。一个阵列就能同时承载模拟、数字甚至电源信号。不过，这是一个权衡：它最适用于频率要求没有那么极端（大约 8 GHz 以下）的应用，因为在这个频率范围内，串扰和回损的要求相对没那么苛刻。
成功驾驭混合信号设计，特别是选购这些需要精确堆叠高度和验证性能的精密连接器时，可靠的元器件供应渠道至关重要。
技术细节再完美，项目也不能“等米下锅”。
作为 Samtec 全系列产品分销商，我们深知设计选型和快速采购必须同步进行。
我们不仅提供 Samtec 全线先进互连解决方案（包括 mPower®、Tiger Eye®、AcceleRate® HP 和高频 SMP 连接器）的销售与定制化订购服务，更以**“响应即办”的服务标准和区域前置仓配送体系**，实现多数订单 48 小时内交货。不少长期合作的客户都提到，找齐同品牌全系列产品 + 快速补货，我们这儿是最省心的选择。与 BonChip Electronics 合作，确保您的下一代混合信号系统在机械和电气上都拥有完整无虞的可靠性。
