做硬件设计的人都有一个共识：芯片算力再强，如果板间信号传不过去，一切都是白搭。2026 年的 AI 服务器单卡功耗突破 700W，交换机单端口速率冲到 800G，军工嵌入式设备在巴掌大的空间里塞下多路高速串行链路 —— 这些场景背后，都离不开一套可靠的高速板对板与背板互连系统。
Samtec 是目前行业内高速板对板和背板连接器产品线最全的厂商，没有之一。从单通道 112Gbps PAM4 到整机 4.0Tbps 聚合带宽，从 1mm 超薄堆叠到 40mm 高间距，从垂直、直角到边缘安装，几乎能覆盖你能想到的所有高速互连场景。这篇文章不堆参数表，我们从实际工程应用出发，把每一条产品线讲清楚，帮你在选型的时候少走弯路。
先讲一个真实的项目感受。去年帮一家 AI 算力客户做选型，他们用的是国产 GPU 加速卡，板卡和背板之间原来用的是某传统厂商的高速连接器。实验室单卡测试一切正常，八卡并联跑大模型训练的时候，随机出现链路重传、PCIe 降速，查了两周才定位到连接器在高密多通道并行下的串扰超标。换了 Samtec 的 NovaRay 之后，问题直接消失。
这件事说明一个道理：高速连接器不是 "能插上就行" 的被动器件。当单通道速率跑到 56G 甚至 112G PAM4 的时候，连接器本身的阻抗控制、串扰抑制、插入损耗，直接决定整条信号链路能不能跑通。Samtec 的高速板对板产品，核心指标是单通道 112Gbps PAM4、聚合带宽超过 4.0Tbps、40GHz 以上极低串扰，这些数字不是实验室噱头，是现在 AI 集群和高端网络设备的真实刚需。

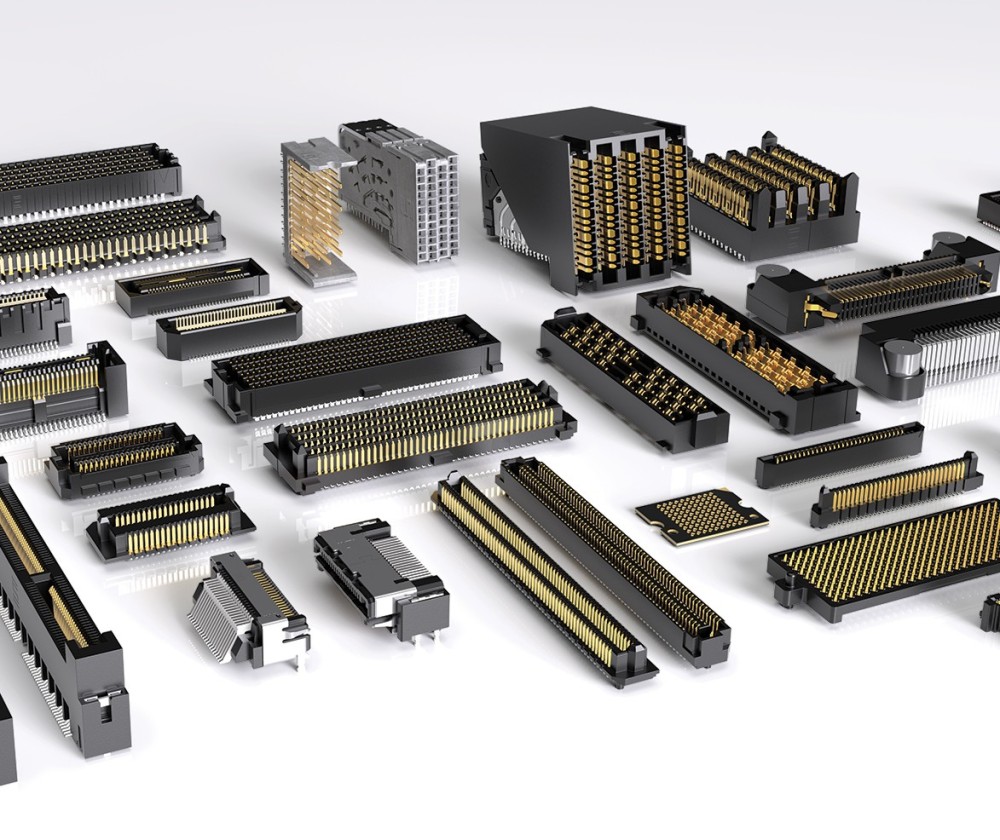

整个产品线分六大块：高密度阵列、双列直条连接器、接地平面连接器、超微型互连、边缘卡系统、高速背板系统。下面逐个拆解。
高密度阵列是 Samtec 高速产品线里阵容最庞大的一块，也是 AI 服务器、高端交换机用得最多的品类。核心特点是开放式引脚场设计（open-pin-field），意思是引脚可以自由配置成单端信号、差分对或者电源，布线灵活性极高。

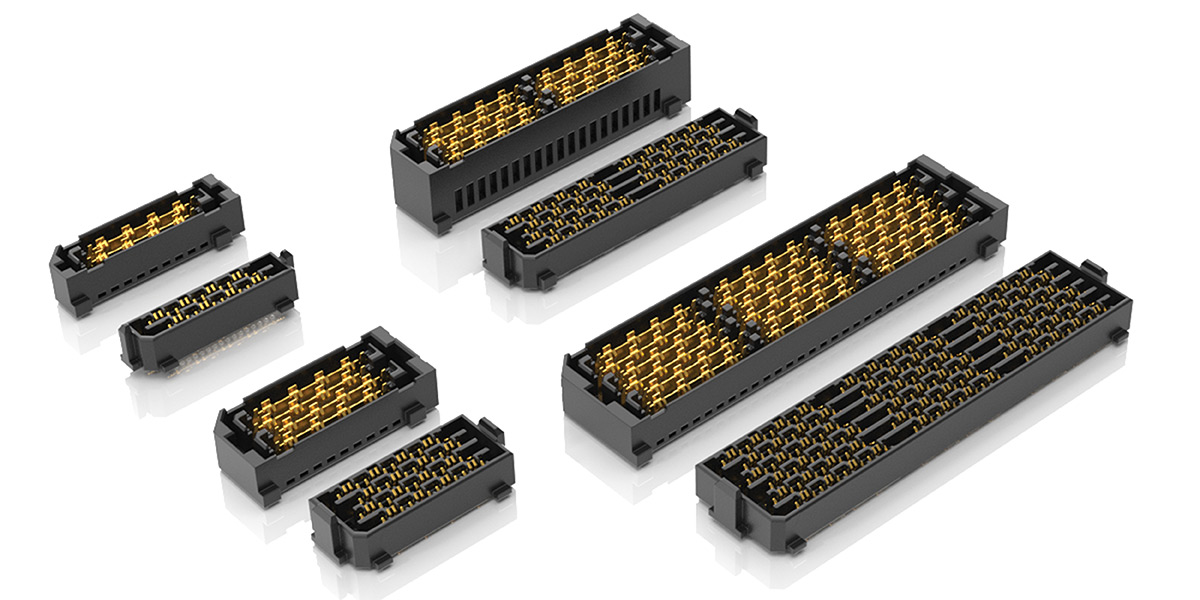

NovaRay 是 Samtec 目前速率最高的阵列连接器，单通道支持 112Gbps PAM4，聚合数据率 4.0Tbps，相当于 9 路 IEEE 400G 通道同时跑。它用全屏蔽差分对设计，串扰低到 40GHz 以上，阻抗控制非常紧。
有一个设计细节很实用：NovaRay 采用双点接触（two points of contact），比单点接触可靠性高很多，振动环境下不容易出现瞬断。而且堆叠高度变化时，数据速率波动极小，这意味着你从 7mm 堆高换到 25mm，不用重新做信号完整性验证。
实际应用上，NovaRay 主要用在 800G 交换机、AI 训练集群的高速背板、高端测试测量设备。它的体积比传统阵列小 40%，同样吞吐量下省 PCB 空间，这对高密度机架设备来说非常关键。

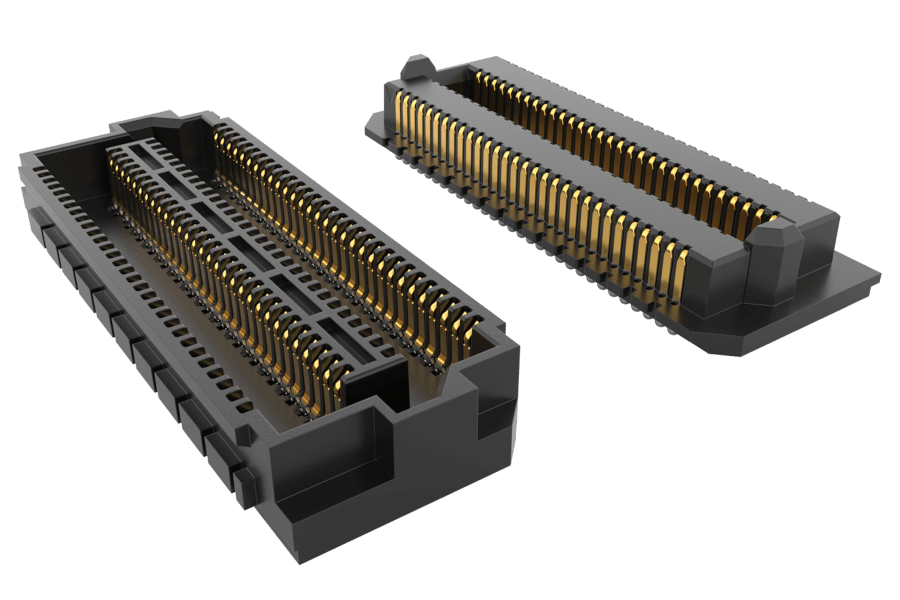

AcceleRate HP 同样支持 112Gbps PAM4，定位比 NovaRay 更偏向成本优化。它用 0.635mm 间距、四排设计，最多 400 个引脚，堆叠高度 5mm 到 10mm，兼容 PCIe 6.0、CXL 3.1 和 100GbE。
这款产品的焊锡柱端接（solder column termination）对加工厂很友好，回流焊良率高。如果你的项目需要 112G 速率但预算有限，AcceleRate HP 是比 NovaRay 更务实的选择。

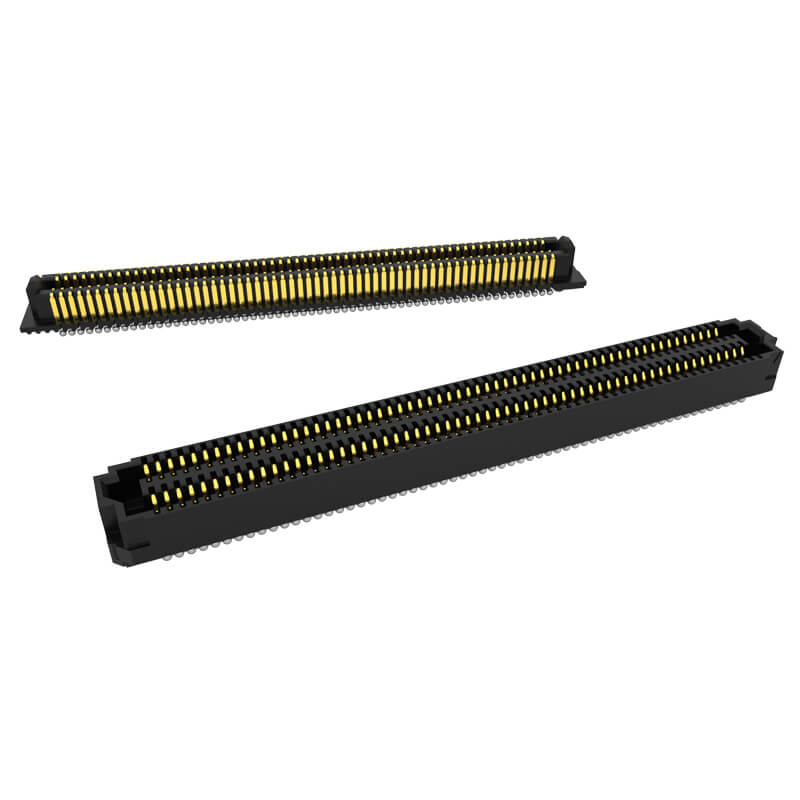

AcceleRate HD 支持 64Gbps PAM4，最突出的特点是 "瘦"—— 机身宽度只有 5mm，四排开放式引脚场设计最多 400 个 I/O。0.635mm 间距用的是 Edge Rate 触点，堆叠高度 5mm 到 16mm。
5mm 宽度是什么概念？比传统阵列窄了将近一半。在板卡空间极其紧张的场景，比如紧凑型网络安全设备、军工嵌入式计算板，AcceleRate HD 能帮你省出一大块布线区域。它同样兼容 PCIe 6.0 和 CXL 3.1，还支持焊锡柱端接，加工方便。

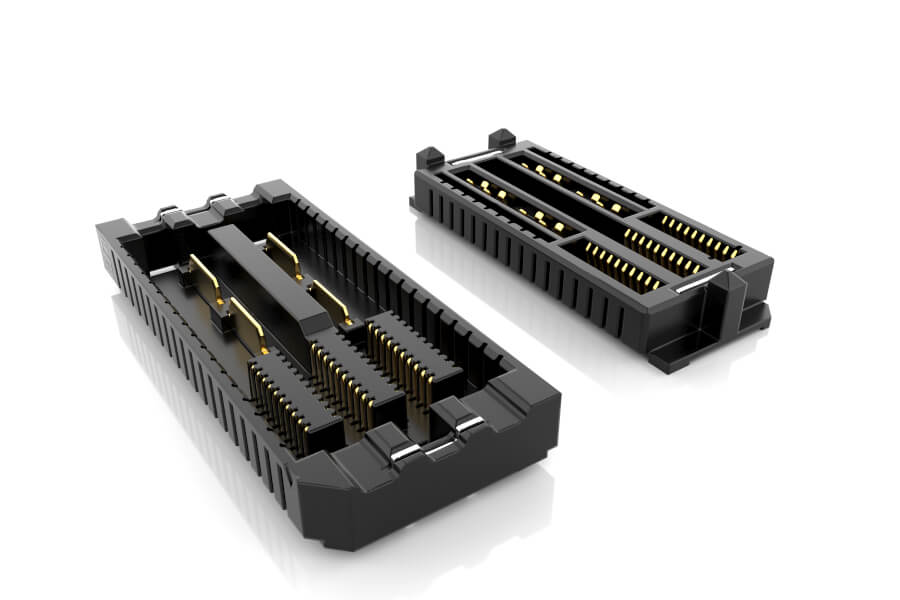

AcceleRate mP 是专门为 "信号 + 电源混合传输" 设计的阵列，最多 8 路电源和 240 路信号，支持 64Gbps PAM4（32Gbps NRZ）。它的电源刀片旋转了 90 度，散热更均匀，载流能力更强，同时简化了板端出线区域（BOR）的设计。
很多 AI 加速卡、边缘计算网关需要在同一个连接器里同时传高速信号和大电流电源，AcceleRate mP 就是为这种场景准备的，不用再单独布一个电源连接器，省空间省成本。

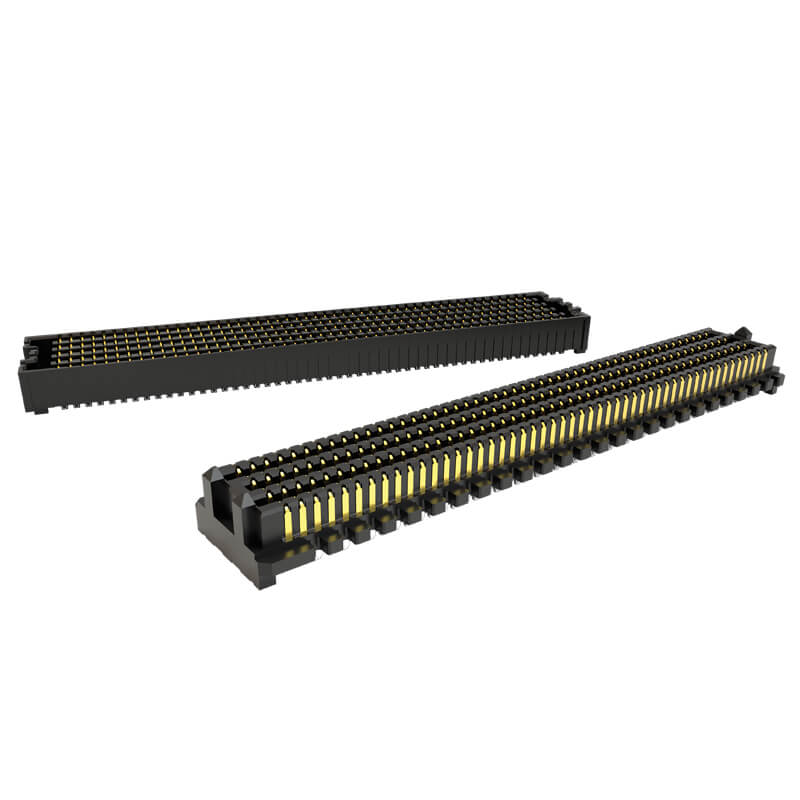

SEARAY 是 Samtec 的招牌产品，也是行业内引脚数最多、配置最灵活的高速阵列。1.27mm 间距版本最多 560 个 Edge Rate 触点，支持 28Gbps NRZ 和 56Gbps PAM4，堆叠高度 7mm 到 40mm，直角版本也有。
SEARAY 最大的优势是 "什么都能配"。差分对、单端、电源可以在同一个连接器里自由组合，兼容以太网、PCIe、光纤通道、InfiniBand 等主流协议。它还支持压接尾（press-fit），不需要焊接，适合背板场景。配合 mPOWER（UMPT/UMPS）电源连接器，可以实现信号电源灵活搭配。

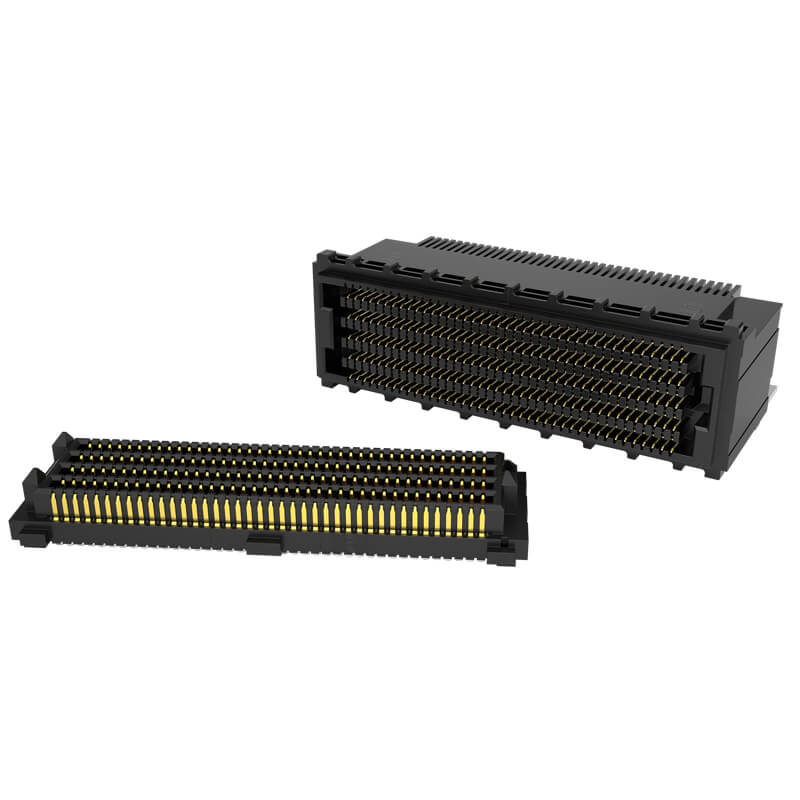

0.80mm 间距的 SEARAY 8mm 版本，密度是 1.27mm 版本的两倍，最多 500 个触点，堆叠高度 7mm 和 10mm，适合空间更紧张的设计。
值得一提的是，SEARAY 通过了 Samtec 的严苛环境测试（SET），符合 MIL-DTL-55302 标准，军工项目可以直接选用。SureCoat 钯合金镀层版本支持 10000 次插拔，高温高循环寿命场景也能扛住。

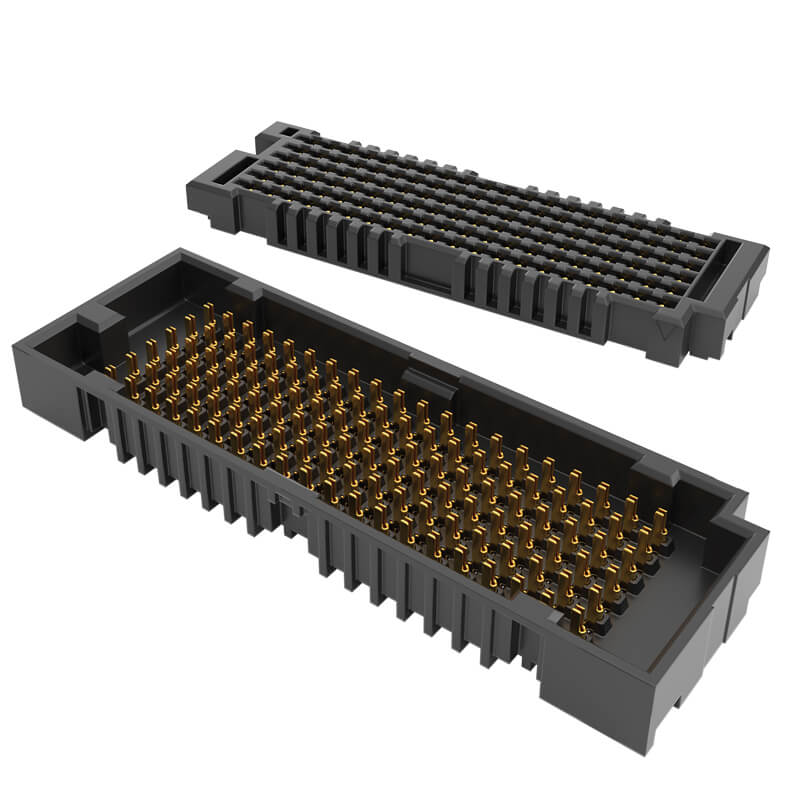

LP Array 是低剖面专用阵列，堆叠高度只有 4mm、4.5mm 和 5mm，最多 400 个引脚（4/6/8 排），1.27mm 间距双梁触点。适合超薄设备，比如 1U 服务器、紧凑型嵌入式机箱。

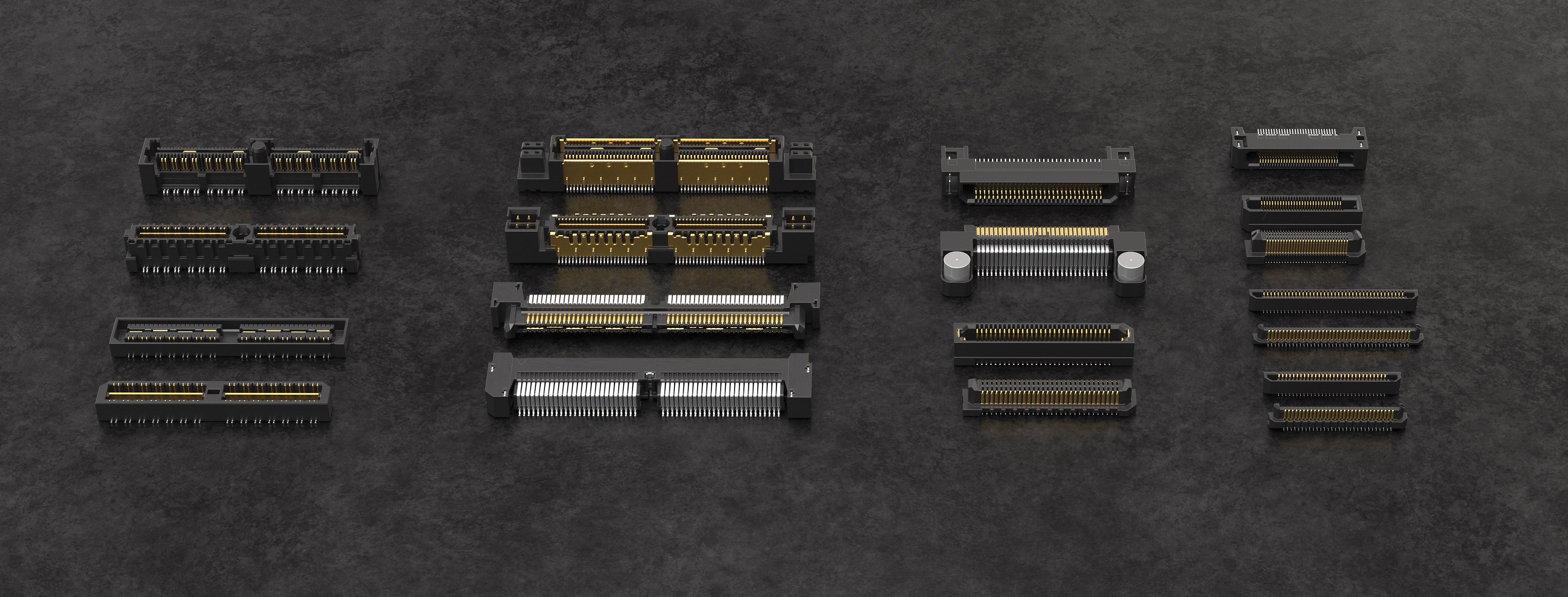

双列直条是板对板互连里最常用的形态，Samtec 的双列直条全部采用 Edge Rate 触点系统。这个触点系统有几个实打实的好处：
光滑铣削配合面，磨损小，耐用性高
插拔力低，生产线上好操作
拔插时 "拉链式" 分离，不容易损坏触点
平行表面积最小化，减少宽边耦合和串扰
针对 50Ω 和 100Ω 系统做了仿真优化
Edge Rate 0.80mm 间距版本最多 200 个位置，支持 56Gbps PAM4，堆叠高度从 7mm 到 18mm 有十几种可选，还有差分对、热插拔、锁止、屏蔽等选项。直角、边缘安装、线缆对接都支持。
0.635mm 间距版本更窄，机身只有 2.5mm 宽，最多 120 个位置，5mm 低剖面堆叠，适合对宽度有严格要求的设计。0.50mm 间距版本比 0.80mm 省 40% 的 PCB 空间，堆叠高度 7mm 到 12mm，最多 150 个位置，支持 28Gbps NRZ。
实际选型的时候，Edge Rate 系列是 "万金油"—— 中高速、中等密度、需要灵活堆叠高度的场景，选它基本不会错。

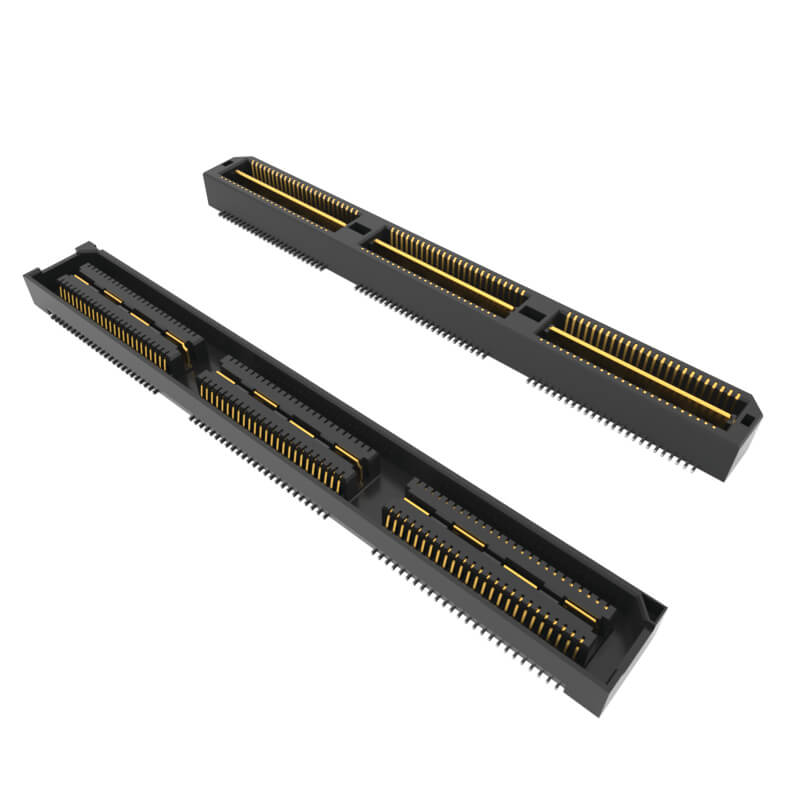

接地平面连接器的核心设计是在两排信号之间嵌入一片金属接地 / 电源平面，这个结构能显著降低行间串扰，同时金属平面可以承载最高 25A 电流。
Q Strip® 是低剖面接地平面连接器，0.50/0.635/0.80mm 三种间距，性能到 28Gbps，堆叠高度 5mm 到 30mm，单端或差分对都支持。0.50mm 版本符合 PISMO 1 标准，存储模块用得多。
Q Rate® 是超薄版本，0.80mm 间距，4.60mm 机身宽度，最多 156 个信号引脚 / 54 对差分对，支持 28Gbps NRZ，堆叠高度 7 到 14mm。
Q2™是加固版接地平面连接器，0.635mm 间距，1.60mm 触点擦拭长度，插入深度更大，专为恶劣环境设计。最多 156 个信号引脚 / 48 对差分对，可选 EMI 屏蔽系统，符合 SUMIT、PCI/104-Express、PCI/104-Express OneBank 标准，军工和工业嵌入式项目常用。

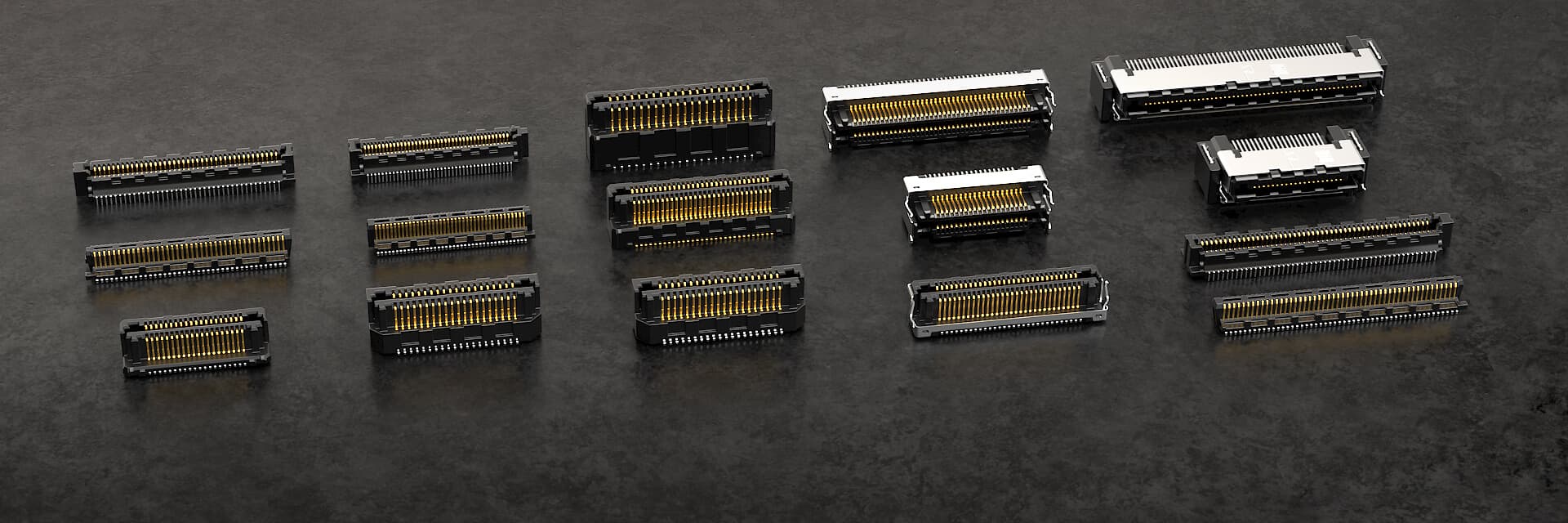

当设备小到无人机、手持终端、可穿戴军工设备的时候，常规连接器就太大了。Samtec 的超微型系列专门解决这个问题。
ST4/SS4 微型刀片 / 梁式连接器，0.40mm 和 0.50mm 超细间距，堆叠高度 2mm 到 6mm，最多 160 个位置，支持 56Gbps PAM4。机身超薄，PCB 空间节省明显。
Razor Beam™自配对连接器更有特点 —— 公母同体（hermaphroditic），同一个连接器可以互相配对，库存成本减半，而且不同堆叠高度可以互换。0.50/0.635/0.80mm 三种间距，10 到 100 个位置，堆叠高度 5mm 到 12mm 十种可选。LSHM 版本通过了 SET 严苛环境测试，符合 MIL-DTL-55302，军工小型化项目可以直接用。
自配对设计在实际生产中还有一个好处：来料只有一种物料，不用区分公头母头，产线不会插错。

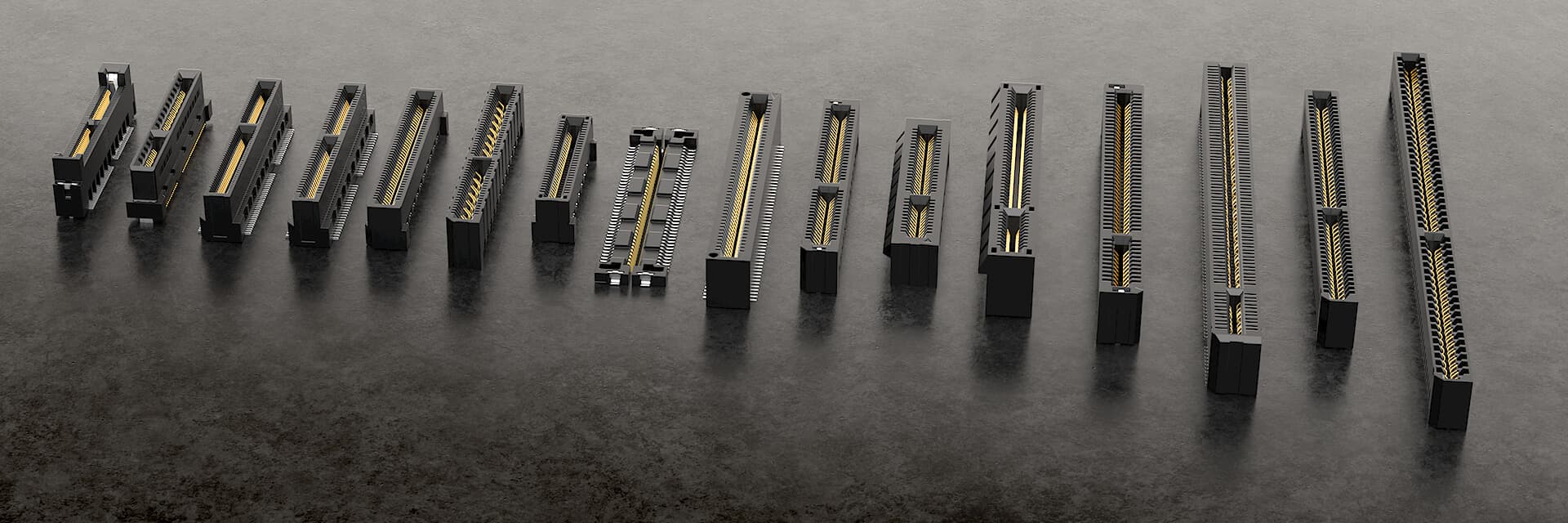

边缘卡连接器就是我们常说的 PCIe 插槽，Samtec 的 Generate 系列覆盖了从 0.50mm 到 2.00mm 全间距，速率从 14Gbps 到 64Gbps PAM4。
Generate 0.60mm 间距版本支持 64Gbps PAM4，差分对 Edge Rate 触点，兼容 SFF-TA-1002（x4/x8/x16/x4C/x4C+），PCIe 6.0/CXL 3.1 可用，配 0.062"（1.60mm）厚卡。
Generate 0.80mm 间距版本最多 200 个高速触点，支持 56Gbps PAM4，PCIe 4.0 可用，差分对版本支持 PCIe 4/5。有电源 / 信号组合款（HSEC8-PV），加固版 PCIe 4.0 带 tucked beam 技术（HTEC8），适合恶劣环境。
PCIe 标准插槽方面，Samtec 有 PCIe 3.0（PCIE）、PCIe 4.0 低剖面（PCIE-LP）、PCIe 4.0 超薄（PCIE-G4）、PCIe 5.0/6.0 差分对（PCIE-G5）全系列，1.00mm 间距，x1/x4/x8/x16 链路都有，配标准 0.062" 厚卡。CXL 连接器也在产品线里。
背板是机架式设备的核心，所有线卡、交换卡、电源卡都通过背板互联。Samtec 的背板系统有三种架构：传统背板、共面（coplanar，绕过中板）、直接正交对接（direct-mate orthogonal，取消中板缩短信号路径）。

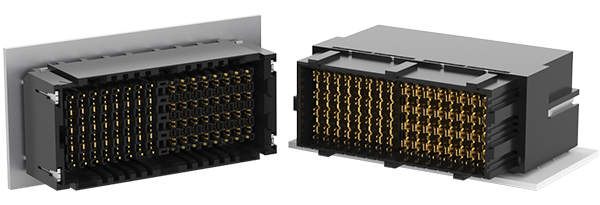

NovaRay 微型加固背板是目前速率最高的背板方案，112Gbps PAM4，单个连接器最多 128 对差分对。偏移焊盘设计优化信号完整性，双点接触实现无残桩配对（stub free mating），可配置信号组。晶圆设计消除了对内偏移，连续接地刀片去除谐振。可选导向和键控支持盲插，军工和航天项目用得多。

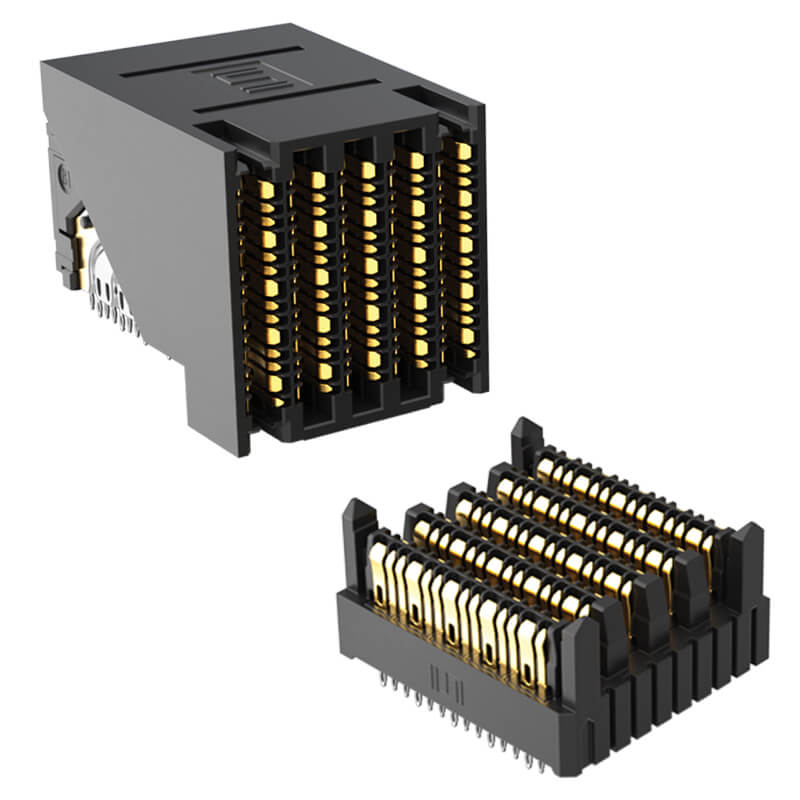

ExaMAX 支持 64Gbps PAM4，符合 PCIe、Intel OPI 和 VPI、SAS、SATA、光纤通道、InfiniBand、以太网等行业规范，超过 OIF CEI-28G-LR 的 28Gbps 标准。24 到 72 对差分对设计，压接尾连接可靠，可加电源和离散导向模块。
ExaMAX 有三种架构：传统背板（EBTM/EBTF-RA）、共面（EBTM-RA，绕过中板）、直接正交（EBDM-RA，取消中板缩短信号路径）。它的阻抗设计为 92Ω，同时兼容 85Ω 和 100Ω 应用，这一点非常实用 —— 不用为不同阻抗标准换连接器。

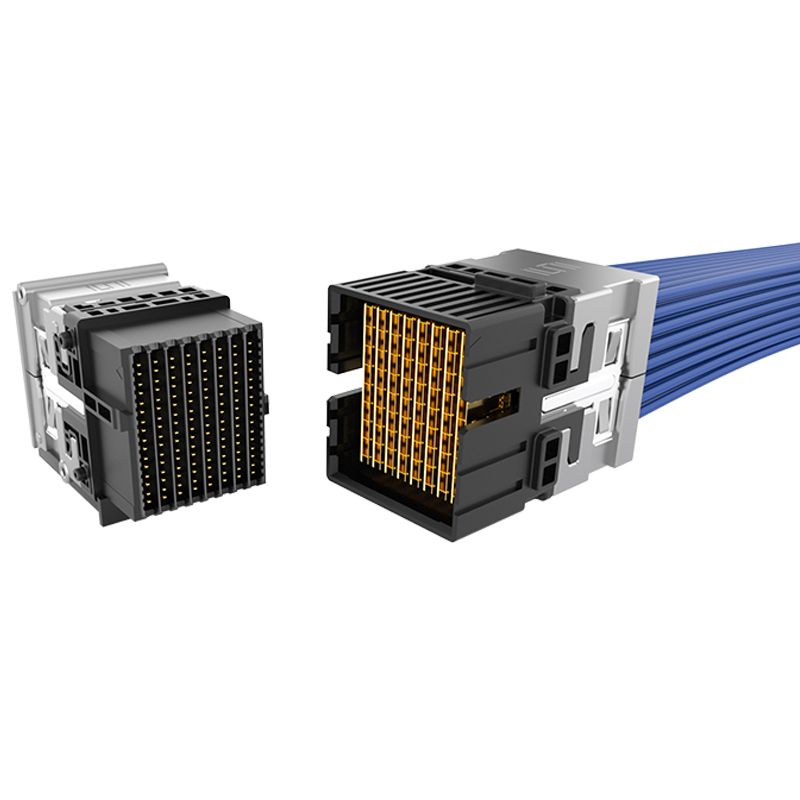

ExaMAX 还有线缆组件版本，用 Samtec 的 Eye Speed 超低偏移双轴电缆，支持 112Gbps PAM4，PCIe 6.0/CXL 3.1 可用。线缆背板可以降低 PCB 层数，节省成本，架构灵活性更高。

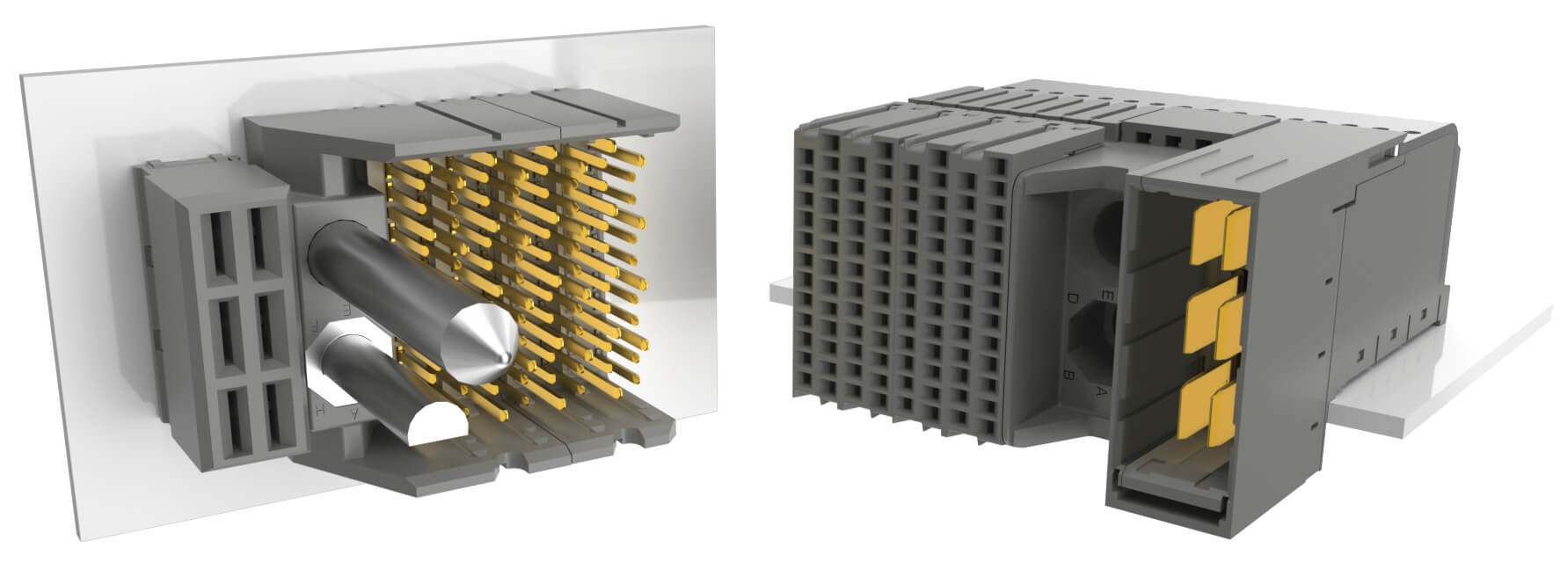

XCede HD 主打小尺寸模块化设计，每线性英寸最多 84 对差分对（传统背板最多 76 对）。3/4/6 对设计，4/6/8 列，85Ω 和 100Ω 可选，集成电源、导向、键控和侧壁。
它的模块化设计很灵活：信号、电源、键控 / 导向模块可以任意组合成一个集成插座（BSP 系列），对应的端子模块单独安装到背板上。还有一个贴心设计：接地引脚比信号引脚先接触，支持热插拔，不会导致系统宕机；信号对触点擦拭长度达 3.00mm，连接可靠。
Samtec 不只是做连接器，高速线缆组件也是自产自销，垂直整合的好处是连接器和线缆匹配优化过，不用客户自己去调。
NovaRay 线缆组件（NVAC/NVAM-CT）支持 112Gbps PAM4，34AWG 超低偏移双轴电缆；AcceleRate HP 线缆（ARC6）同样 112G PAM4；AcceleRate HD 线缆（ARC6/ARF6）64G PAM4；SEARAY 线缆（ESCA/SEAC）14Gbps。还有 Edge Rate、Q 系列、超微型、边缘卡、PCIe 等全系列线缆组件。
Eye Speed 电缆技术是 Samtec 的独门武器：共挤双轴电缆，信号导体之间耦合紧密，超低偏移（<3.5ps/m），信号完整性和眼图张开度都比传统单挤双轴好很多，带宽和传输距离都有提升。
Samtec 给几乎每条高速产品线都配了 SI 评估套件，包括 AcceleRate HP/HD、NovaRay、SEARAY、LP Array、Edge Rate、Generate 边缘卡、ExaMAX 背板等。每套套件包含评估平台、校准板、技术文档和测试报告，出厂前经过信号完整性专家测试验证。
FPGA 套件方面有 FMC+ HSPC/HSPCe 环回卡、FMC + 扩展卡、ExaMAX 环回卡（Xilinx Virtex UltraScale+ VCU110），方便 FPGA 开发者快速验证高速链路。
在线工具也很实用：Simulator™做实时高速性能仿真，Channelyzer® 做全通道仿真分析，Solutionator® 在线快速构建配对连接器组。这些工具免费开放，设计阶段就能预判链路性能，不用等打板回来才发现问题。
Samtec 的 SET（Severe Environment Testing）项目，测试标准超越普通行业规范，参考军用标准，确保产品适合军工、航天、汽车、工业等极端应用。SET 认证产品满足或超过 VITA 47.1 的模块插入、湿度、冲击、振动、温度循环、非工作温度、静电放电、海拔等全部类别。
通过 SET 认证的产品包括：Tiger Eye 微型加固系统、SEARAY 1.27mm 和 0.80mm 阵列、Razor Beam 自配对连接器、Edge Rate 加固高速直条、Tiger Eye 2.00mm 微型加固系统、mPOWER 微型电源连接器、URSA I/O 超加固电源系统等。
NASA 也批准了 Samtec 的 SET 产品用于近地轨道卫星、SmallSat、CubeSat 等航天任务，产品还利用 NASA 外场数据确定是否符合 ASTM E595-77/84/90 除气测试要求。
Extended Life Product™（ELP）长寿命产品，经过 10 年混合流动气体（MFG）测试，插拔寿命 250 到 2500 次，特定镀层和触点选项适用，适合长生命周期项目。
某网络设备厂商开发 800G 交换机，线卡和交换网板之间需要超高密度高速互连。选用 NovaRay 微型加固背板，单连接器 128 对差分对，112Gbps PAM4，整机聚合带宽轻松突破 4.0Tbps。双点接触设计在机房风机持续振动环境下保持稳定连接，偏移焊盘设计优化了背板出线。共面架构绕过中板，缩短了信号路径，插入损耗更低。项目从设计验证到量产，用了 Samtec 的 ExaMAX SI 评估套件做前期链路仿真，节省了一个月的调试时间。
某军工研究所开发车载加固计算平台，要求 - 40℃到 + 85℃工作温度、强振动冲击、PCIe Gen4 链路。选用 SEARAY 1.27mm 阵列（SET 认证，符合 MIL-DTL-55302）做板间互连，Q2 加固接地平面连接器做扩展接口，Generate 0.80mm 加固版 PCIe 4.0 边缘卡（HTEC8，tucked beam 技术）做扩展卡插槽。全部产品通过 SET 严苛环境测试，SureCoat 钯合金镀层支持 10000 次插拔，满足装备全生命周期维护需求。
某 AI 公司开发紧凑型边缘推理网关，空间只有 3U 半宽，需要同时承载 AI 加速卡、多路摄像头输入、4G/5G 模块和大电流电源。选用 AcceleRate mP 信号电源一体化阵列（64G PAM4，8 路电源 + 240 路信号），一个连接器同时搞定高速信号和电源传输，省掉了单独的电源连接器。AcceleRate HD 超薄阵列做摄像头接口板和主控板之间的互连，5mm 机身宽度在狭小机箱里游刃有余。LP Array 低剖面阵列做存储模块连接，4.5mm 堆叠高度让整机厚度控制在设计目标内。
根据这些年帮客户选型的经验，给一个简单的决策思路：
先定速率：112G PAM4 选 NovaRay 或 AcceleRate HP；64G PAM4 选 AcceleRate HD/mP 或 ExaMAX；56G PAM4 选 SEARAY、Edge Rate 0.80mm、Generate 0.80mm；28G NRZ 选 Edge Rate 0.50mm、Q 系列、SEARAY 基础版。
再定形态：板对板多通道选阵列；中等密度选双列直条；信号电源混合选 AcceleRate mP 或 Q 系列；扩展卡选边缘卡；机架背板选 ExaMAX 或 XCede HD；超小空间选超微型系列。
看环境：军工航天选 SET 认证产品（SEARAY、Edge Rate ERM8/ERF8、Razor Beam LSHM、Q2 等）；长生命周期选 ELP 产品；高插拔次数选 SureCoat 镀层版本。
要样品验证：Samtec 提供 24 小时免费样品，SI 评估套件可以提前做链路验证，不要等量产了才发现信号问题。
如果你正在做高速互连选型，BonChip Electronics 是 Samtec 全系列高速板对板与背板互连产品的正规授权专业分销商，支持 NovaRay、AcceleRate、SEARAY、Edge Rate、ExaMAX、XCede HD、Generate 边缘卡等全系列原装正品元器件咨询、样品与批量订购，配套完善一站式技术服务，全球多仓备货，交货高效便捷。无论是 AI 服务器、数据中心交换机、军工嵌入式还是航天载荷，我们都能帮你快速匹配料号、提供样品、保障量产交付。
2026 年之后，高速互连有几个明确的方向：单通道速率向 224Gbps PAM4 演进（Samtec 的 Si-Fly MZ 夹层系统已经在 roadmap 上，支持 224G PAM4，6.4Tbps 聚合数据率）；背板架构从传统中板向共面、直接正交、线缆背板迁移，缩短信号路径降低损耗；AI 集群对聚合带宽的需求持续暴涨，4.0Tbps 只是起点；军工航天领域对 COTS 加固产品的需求越来越大，SET 认证会成为标配。
Samtec 的全产品线布局，加上自研电缆、SI 工程支持、在线仿真工具和快速样品服务，构成了一个比较完整的高速互连生态。对于硬件工程师来说，选对连接器供应商，不只是买零件，更是买一套从设计验证到量产交付的支持体系。
