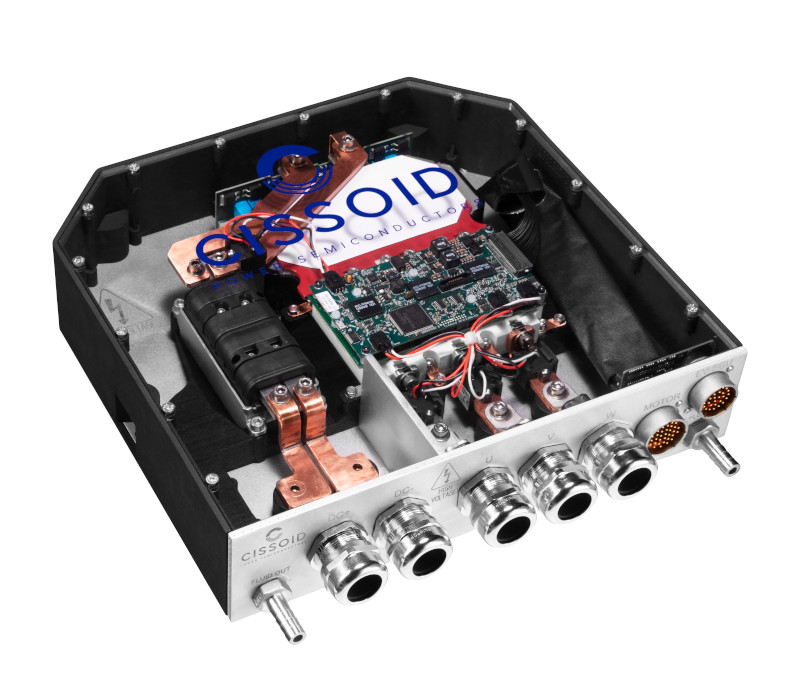

这款SiC逆变器参考设计基于CISSOID独特的硬件和软件平台，在功率密度和效率方面设定了新的水平，为电动传动系统的碳化硅（SiC）逆变器的快速开发提供了可能。
该参考设计提供了一款3相1200V/550A的SiC MOSFET智能功率模块（IPM），结合了基于OLEA® T222 FPCU的控制板和基于Silicon Mobility的OLEA® APP INVERTER应用软件，实现了模块化的电气和机械集成。
完整的参考设计包括DC-Link电容器、DC和相电流传感器、EMI滤波器和液冷系统。
主要特点：
- 模块化SiC功率模块
- 坚固的SiC门极驱动板
- OLEA® T222 FPCU控制器
- 先进的控制算法
- SVPWM或DPWM，最高可达50kHz
- 低等效串联电感（ESL）DC-Link电容器
- 直流（DC）和相电流传感器
- EMI滤波器和液冷系统
- 直流母线电压（运行中）：100-650V
- 最大直流母线电压（非运行中）：700V
- 连续电机电流：275Arms
- 电机电流峰值（60秒）：290Arms
- 连续输出功率：150kW
- 输出功率峰值（60秒）：180kW
应用：
-电动汽车 (EV) 电机驱动器
-重型电机驱动器（越野、公路和工业）
- 航空电子和船舶电机驱动器
- 高性能电机驱动器
-工业电机驱动器
