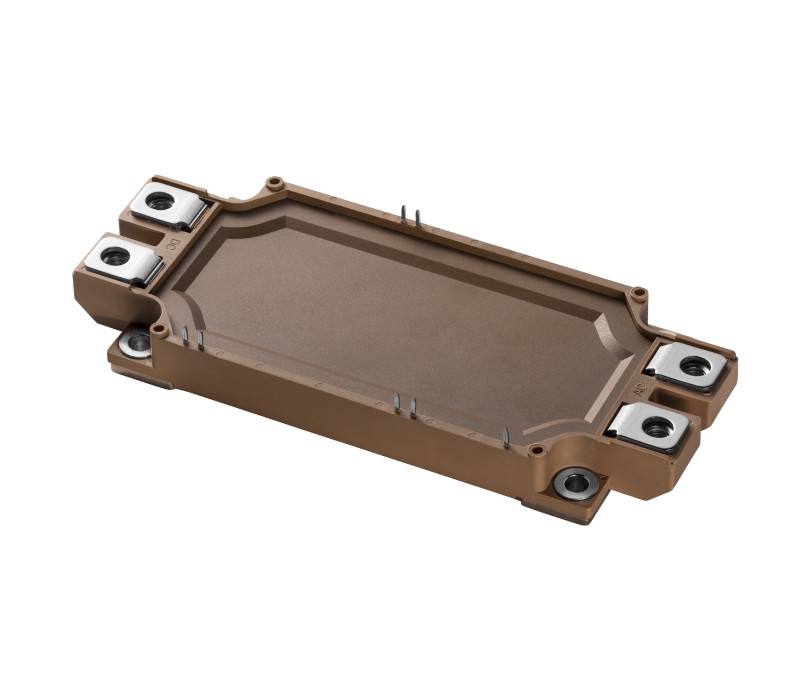

CMT-PLA1BL12300MA是一款基于沟槽栅场截止技术的1200V/300A半桥IGBT功率模块。该模块专为严苛的工业应用而设计和认证，具有低饱和电压特性，可持续承受高达450A的集电极直流电流。其特点还包括快速开关特性与短拖尾电流，以及为快速柔和反向恢复而优化的续流二极管。该模块保证在-40°C至+175°C的完整结温范围内可靠运行。
优势
沟槽栅场截止技术
具有正温度系数的集电极-发射极饱和电压
快速开关与短拖尾电流
具备快速柔和反向恢复特性的续流二极管
最高结温达 175°C
低开关损耗
主要特性
最高集电极电压：1200V
直流集电极电流：
@ TC=90°C：450A
@ TC=125°C：> 300A
低饱和电压：
VCE(sat)= 1.56V @ IC=300A, Tj=25°C
VCE(sat)= 1.78V @ IC=300A, Tj=150°C
低开关能量：
开通能量 Eon= 34mJ @ Tj=150°C
关断能量 Eoff= 34.5mJ @ Tj=150°C
栅极电荷：QG=2.3μC
工作温度范围：-40°C 至 +175°C（结温）
封装形式：CPAK-EDC
应用领域
高频开关
医疗应用
运动/伺服控制
不间断电源系统与电源供应器
