CISSOID

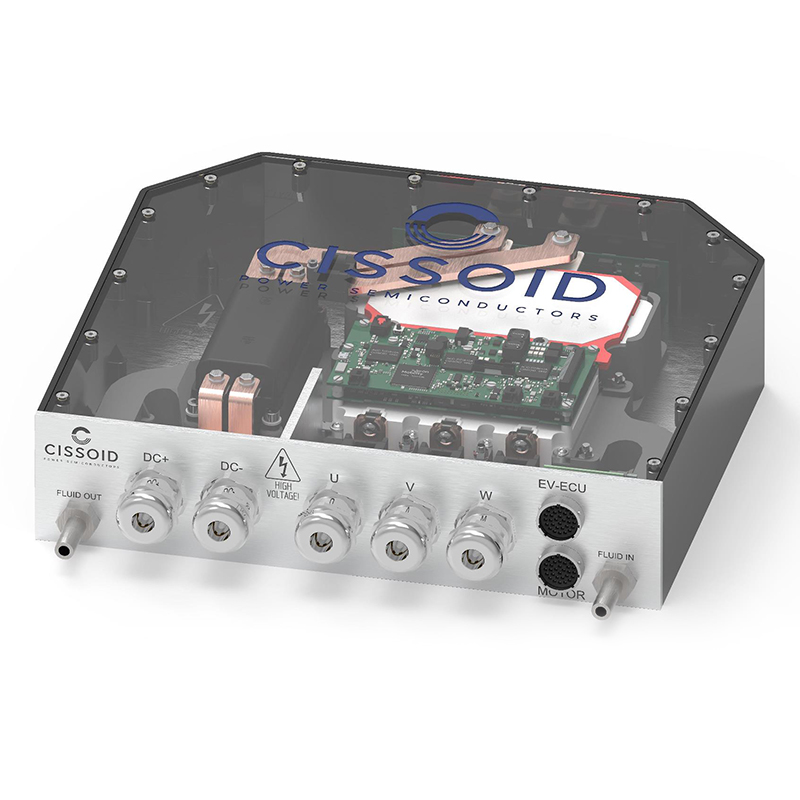

三相1200V/340A-550A 高度集成的 SiC 逆变器平台

SiC 逆变器平台可以提供完整的模块化碳化硅（SiC）逆变器参考设计（支持高达 350KW/850V 的电机驱动），该参考设计包括 CISSOID 基于 SiC的高压功率模块、集成的栅极驱动器、采用 Silicon Mobility 超快速、安全的 OLEAT222 FPCU 的控制板、直流和相电流传感器、直流母线电容器和 EMI 滤波，以及集成的液体冷却装置，SiC 逆变器平台可以帮助客户将逆变

三相1200V/340A-550A 高度集成的 SiC 逆变器平台
三相1200V/340A-550A 高度集成的 SiC 逆变器平台

详细资讯

主要功能

  • 基于SIC的高压电源模块
  • 集成门驱动器板
  • 控制板ULTRA-FAST OLEA®T222 FPCU
  • 直流和相电流传感器
  • 直流链路电容器和EMI滤波器
  • 液体冷却
    •

电机接口

  • 1 X带信号的电机温度测量
  • PT1000传感器的调节电路。
  • 1个分解器接口（EXC/SIN/COS）
  • 1个二进制编码器接口（A/B/I）
  • 3 X数字霍尔效应接口
  • 2 X模拟输入信号
  • 4 X数字输入信号
  • 用于继电器接口的6 X数字输入/输出
  • 1 X滤波电池电源输出
  • 2 X辅助5V

EV-ECU接口

  • 1 X CAN灵活数据速率接口，最高可达8 MBIT/S
  • 1个CAN高速率接口，最高可达1 MBIT/S
  • 1个USB连接
  • 3 X模拟输入信号
  • 4 X数字输入信号
  • 用于继电器接口的3 X数字输出
  • 1个电池输入连接
  • 1 X滤波电池电源输出
  • 2 X辅助5V

该套件提供如下部件：

  • 三相1200V/340A-550A SiC智能功率模块
  • 基于OLEA T222 FPCU的控制器板
  • ISO-26262 ASIL-D 设计认证资料
  • 高能效系统的先进控制算法
  • 基于磁场定向控制和高达 50 kHz 的可变 SVPWM 开关的闭环控制，具有短死区时间补偿
  • 用于继电器接口的3 X数字输出
  • 1个电池输入连接
  • 1 X滤波电池电源输出
  • 2 X辅助5V

应用场景

  • 电动汽车 (EV) 电机驱动
  • 快速搭建电机控制实验平台
  • 工业电机驱动
  • 航空航天电机驱动器和机电致动器

规格参数


 逆变特性
 单位
直流总线运行电压 100 - 800
 VDC
非运行时最大直流电压
850
 VDC
电机电流连续
320
ARMS
电机电流峰值（60秒）
 566 A
额定输出功率
 300 KW
峰值输出功率（60s）
 350 KW
输出频率
100 to 2000
 Hz
额定效率
>99
%
直流链路电容器
135
μF
直流母线放电(DC Bus Discharge)
Active <2
s
逆变器PWM频率
10 to 50
kHz
车辆电池电压电源
6 to 36
VDC
工作温度范围（冷却液）
-40 to +65
°C
冷却液流速
2 to 20
L/min
冷却液压降
1 (14.5)
bar (PSI)
最大冷却液压力（70°C/10L/min）
2.75 (40)
bar (PSI)
电缆尺寸
M32
导线尺寸
#(1/0)/50 to #(5/0)/120
AWG/mm²
电缆外径
16 to 25
mm
外形尺寸 394 x 404 x 94  mm
