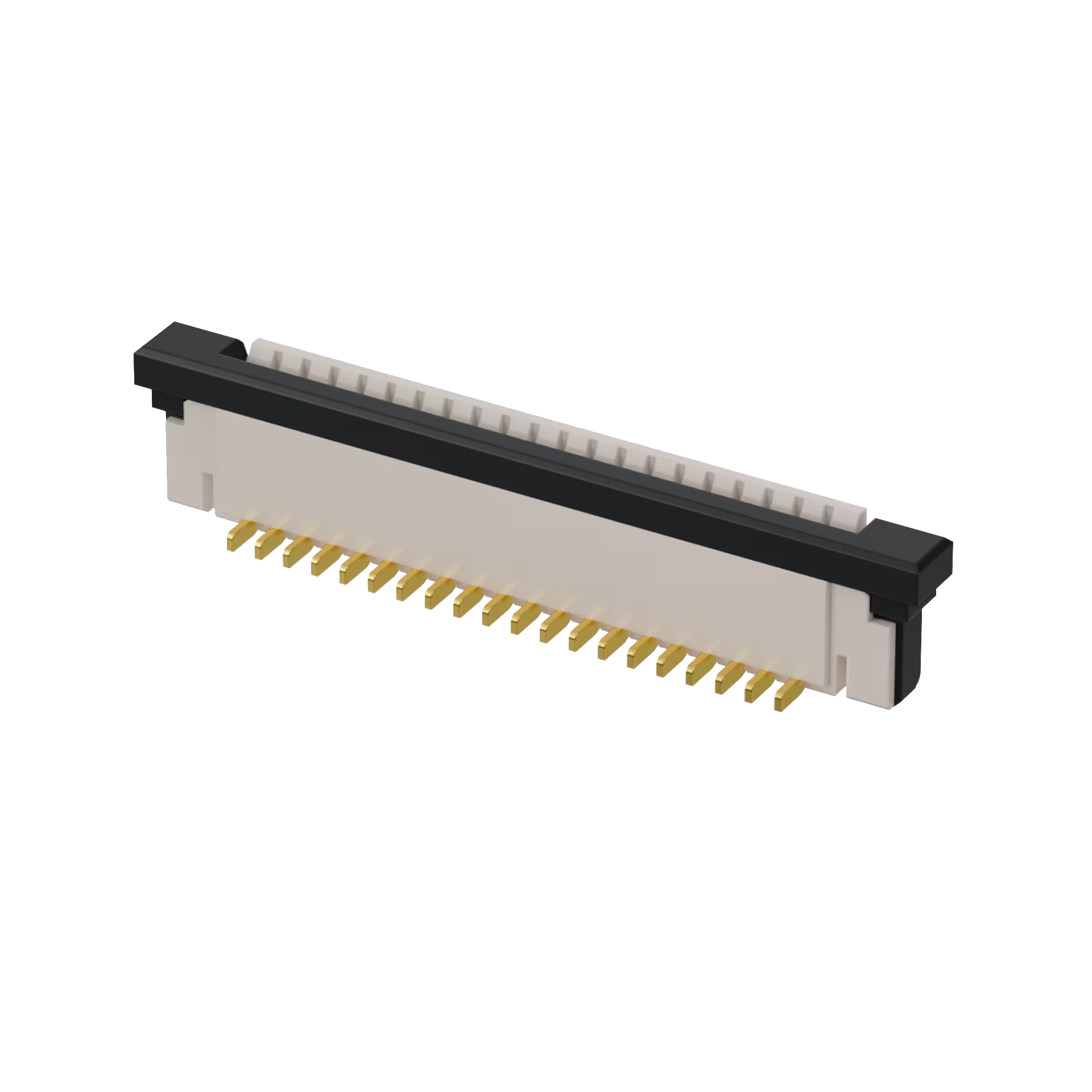

FFC3A20 系列 FFC连接器产品

FFC 连接器采用表面贴装设计，触点间距可选 0.5mm 或 1.0mm，并可选择水平或垂直方向的 FFC/FPC 电缆入口。水平连接器分为顶部触点和底部触点两种。通常，扁平柔性电缆 (FFC) 的触点仅暴露在一侧，请根据系统设计选择合适的触点类型，使 FFC 电缆能够与连接器正确连接。电缆锁定方式有翻转式和滑动式两种，翻转式锁定方式操作更便捷。

FFC3A20 系列 FFC连接器产品
FFC3A20 系列 FFC连接器产品

详细资讯

Material

Contact Material: Phosphor Bronze
Housing Material:
 04 - 17 contacts: PA6T, UL 94V-0, Natural
 18 - 30 contacts: LCP, UL 94V-0, Natural
Actuator Material: PPS, UL 94V-0, Brown

Plating

Contact Plating: See ordering grid

Electrical

Voltage Rating: 125V AC/DC
Current Rating: 1 AMP
Contact Resistance: 40mΩ Max
Insulation resistance: 500MΩ Min
Dielectric withstanding voltage: 500 VAC, 1 Min.

Mechanical

Durability: 20 Cycles

Environmental and Processing

Operating Temperature: -40°C to +125°C
Solder Temperature: Peak temp 260°C (+0/-5°C) Maximum (5 seconds)
