GCT RLP20 通孔式 PCB 紧凑型继电器｜GCT授权代理商 BONCHIP 现货供应

BONCHIP 作为 GCT 中国正规授权代理商，现货分销全新 RLP20 系列通孔 PCB 功率继电器。RLP20 为通用紧凑型 Form A 单常开继电器，负载覆盖 3A~16A，提供 200mW 低功耗灵敏线圈与 450mW 标准线圈双选型，线圈电压 3/5/6/9/12/24/48VDC 齐全；整机通过 UL、TÜV 双重安全认证，F 级耐高温绝缘，线圈触点耐压 4000V，10kV 脉冲

GCT RLP20 通孔式 PCB 紧凑型继电器｜GCT授权代理商 BONCHIP 现货供应
GCT RLP20 通孔式 PCB 紧凑型继电器｜GCT授权代理商 BONCHIP 现货供应
GCT RLP20 通孔式 PCB 紧凑型继电器｜GCT授权代理商 BONCHIP 现货供应
GCT RLP20 通孔式 PCB 紧凑型继电器｜GCT授权代理商 BONCHIP 现货供应

详细资讯

BONCHIP 作为 GCT 中国正规授权代理商，现货分销全新 RLP20 系列通孔 PCB 功率继电器。RLP20 为通用紧凑型 Form A 单常开继电器，负载覆盖 3A~16A，提供 200mW 低功耗灵敏线圈与 450mW 标准线圈双选型，线圈电压 3/5/6/9/12/24/48VDC 齐全；整机通过 UL、TÜV 双重安全认证，F 级耐高温绝缘，线圈触点耐压 4000V，10kV 脉冲抗冲击，密封防助焊剂外壳适配波峰焊量产，广泛用于工控、家电、智能电源、自动化设备板载开关控制。我司可提供样品、批量现货、完整规格书与 PCB 封装库一站式配套服务。


产品型号：RLP20

产品描述：PCB 通孔安装继电器

5

6

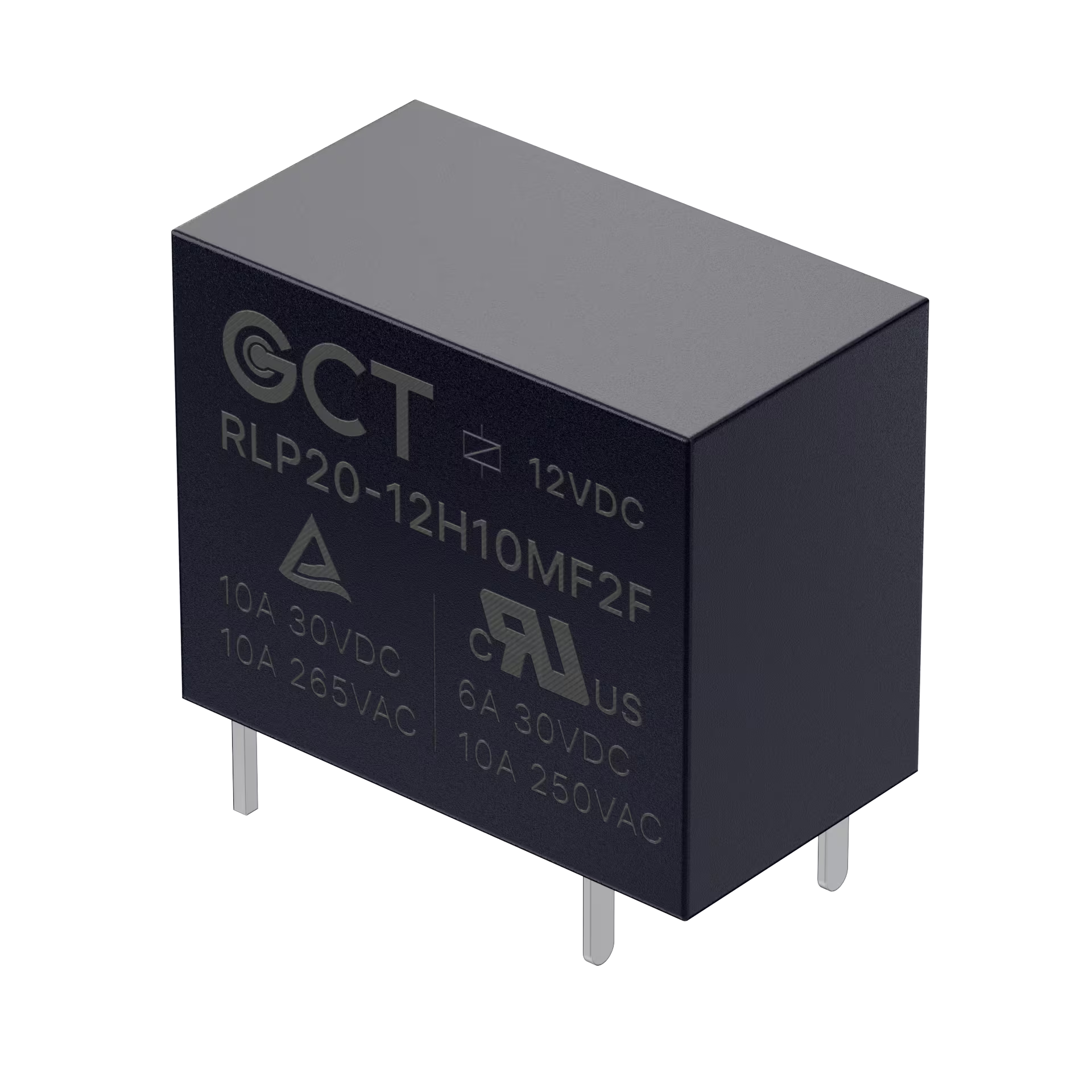

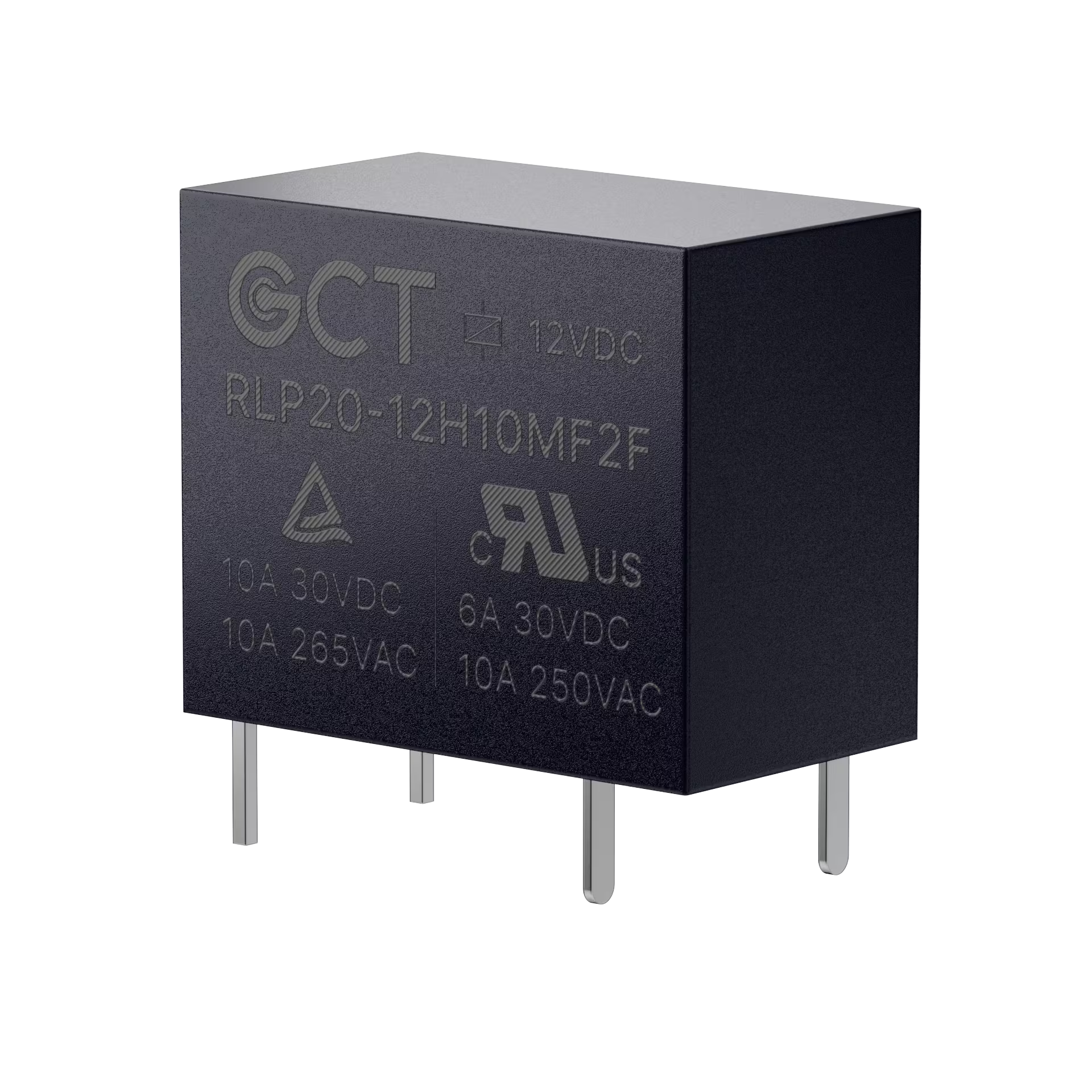

GCT RLP20实物图




核心特性：

  1. 负载电流覆盖 3A~16A

  2. 触点架构：Form A（单常开 SPST-NO）

  3. 线圈与触点间耐电压：4000V 交流有效值

  4. 绝缘等级：UL F 级绝缘系统

  5. 非磁保持型继电器

  6. 认证：UL、TÜV 安全认证

  7. 触点材质：银合金 AgSnO₂In₂O₃

  8. 工作温度：-40℃ ~ +85℃

  9. 工作湿度：20%~85% 相对湿度

  10. 存储环境：5℃~35℃，湿度 15%~60% RH

  11. 外形尺寸（长 × 宽 × 高）：18.2 × 10.2 × 14.8 mm

  12. 单品重量：约 5.82g

  13. 包装规格：100 只 / 托盘，1000 只 / 整箱

  14. 环保标准：符合 RoHS 指令


型号编码规则 RLP20-XXXXXMXXF

  1. RLP20：产品系列

  2. XX：线圈额定电压03=3VDC / 05=5VDC / 06=6VDC / 09=9VDC / 12=12VDC / 24=24VDC

  3. XXX：线圈功耗 + 负载电流200mW

  4. 灵敏线圈：L03 (3A)、L08 (8A)、L10 (10A)450mW

  5. 标准线圈：H05 (5A)、H10 (10A)、H16 (16A)、HV5 (TV-5 冲击负载)

  6. M：触点结构 M=Form A 单常开 (SPST-NO)

  7. X：触点材质 2=AgSnO₂In₂O₃银氧化锡铟合金

  8. X：外壳类型 F = 防助焊剂密封型 / S = 全密封型

  9. F：绝缘系统 F=UL F 级绝缘


标准现货型号清单

物料型号线圈电压线圈功耗额定负载触点结构外壳触点材质绝缘等级
RLP20-24L03MF2F24VDC200mW3AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-05H05MF2F5VDC450mW5AForm A防焊密封AgSnO₂F 级
RLP20-12H05MF2F12VDC450mW5AForm A防焊密封AgSnO₂F 级
RLP20-24H05MF2F24VDC450mW5AForm A防焊密封AgSnO₂F 级
RLP20-05L08MF2F5VDC200mW8AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-12L08MF2F12VDC200mW8AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-24L08MF2F24VDC200mW8AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-05L10MF2F5VDC200mW10AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-12L10MF2F12VDC200mW10AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-24L10MF2F24VDC200mW10AForm A防焊密封AgSnO₂In₂O₃F 级
RLP20-05H10MF2F5VDC450mW10AForm A防焊密封AgSnO₂F 级
RLP20-12H10MF2F12VDC450mW10AForm A防焊密封AgSnO₂F 级
RLP20-24H10MF2F24VDC450mW10AForm A防焊密封AgSnO₂F 级
RLP20-12H16MF2F12VDC450mW16AForm A防焊密封AgSnO₂F 级

备注：上表为原厂通用标准料，库存稳定；非标定制规格请联系授权代理商 BONCHIP 提交申请。


线圈电气参数表

线圈直流电压标准 450mW 线圈电流灵敏 200mW 线圈电流最小吸合电压最大释放电压额定功耗线圈电阻 (±10%)线圈最大持续电压绝缘等级
3VDC150mA66.6mA2.25VDC0.15VDC450/200mW20Ω / 45Ω额定电压 130%F 级
5VDC90mA40mA3.75VDC0.25VDC450/200mW56Ω / 125Ω额定电压 130%F 级
6VDC75mA33.3mA4.50VDC0.30VDC450/200mW80Ω / 180Ω额定电压 130%F 级
9VDC50mA22.2mA6.75VDC0.45VDC450/200mW180Ω / 405Ω额定电压 130%F 级
12VDC37.5mA16.6mA9.00VDC0.60VDC450/200mW320Ω / 720Ω额定电压 130%F 级
24VDC18.75mA8.33mA18.0VDC1.20VDC450/200mW1280Ω / 2880Ω额定电压 130%F 级
48VDC9.375mA4.16mA36.0VDC2.40VDC450/200mW5120Ω / 11538Ω额定电压 130%F 级


触点负载性能参数

  1. 10A@125VAC：电气寿命 10 万次，机械寿命 1000 万次

  2. 3A/5A/8A/10A@250VAC、30VDC：标准负载工况

  3. 10A@277VAC：电气寿命 5 万次

  4. 16A@277VAC：电气寿命 3 万次

  5. TV-5 冲击负载：电气寿命 2.5 万次

  6. 最大切换电压：277V 交流 / 30V 直流

  7. 最大切换电流：16A

  8. 最大切换功率：4432VA / 480W

  9. 吸合时间：450mW 线圈≤10ms；200mW 灵敏线圈≤15ms

  10. 释放时间：≤4ms


整机电气特性

项目参数标准
常开触点间绝缘电阻≥1000MΩ
触点初始接触电阻≤100mΩ（1A/5VDC 测试条件）
触点间耐电压750V 交流有效值，持续 1 分钟
线圈 - 触点间耐压4000V 交流有效值，持续 1 分钟
振动测试10Hz~55Hz，双振幅 1mm（功能无异常）
冲击测试10G（功能完好）；100G（无物理损坏）
脉冲耐冲击电压10kV

安全认证与电气间隙

  1. UL 证书编号：E550899

  2. TÜV 证书编号：R507113320001

  3. 爬电距离：11mm

  4. 电气间隙：7mm

  5. 污染等级：3 级工业标准

备注：

  1. 所有性能参数测试环境：线圈基准温度 23℃；

  2. 上表数值均为产品出厂初始性能。


外形尺寸与 PCB 焊盘图纸

  1. 外形尺寸：长 18.2±0.5mm、宽 10.2±0.5mm、高 14.8±0.5mm

  2. 引脚间距：12.7mm 标准间距，单排 4 脚通孔封装

  3. PCB 推荐孔径：3~10A 规格孔径 Ø1.0mm；16A 大功率款孔径 Ø1.3mm

  4. 引脚定义：1/2 脚线圈，3/4 脚常开负载触点（Form A）


温升与降额曲线说明

  1. 电气降额曲线：负载电流越大，继电器电气开关寿命线性下降，16A 为极限短时负载；

  2. 线圈温升曲线：450mW 标准线圈温升高于 200mW 灵敏线圈，高温工况优先选用低功耗灵敏款。


版本修订记录

0.8 版：内部初稿评审（2026.04.10）

A 版：首次正式发布（2026.04.28）
