GCT RLP30 直插功率继电器｜GCT授权代理商 BONCHIP 现货供应

BONCHIP 是 GCT 官方授权中国代理商，现货供应 RLP30 大功率通孔 PCB 继电器。RLP30 支持 Form A 单常开、Form C 转换两种触点结构，额定负载 10A，峰值 15A，线圈统一 360mW 功耗，电压覆盖 5/12/24VDC；整机 UL、TÜV 双认证，F 级绝缘，防助焊密封外壳适配波峰焊自动化生产，4kV 脉冲耐压，适合暖通、大功率家电、工业电源、工控主控板功

GCT RLP30 直插功率继电器｜GCT授权代理商 BONCHIP 现货供应
GCT RLP30 直插功率继电器｜GCT授权代理商 BONCHIP 现货供应
GCT RLP30 直插功率继电器｜GCT授权代理商 BONCHIP 现货供应
GCT RLP30 直插功率继电器｜GCT授权代理商 BONCHIP 现货供应

详细资讯

BONCHIP 是 GCT 官方授权中国代理商，现货供应 RLP30 大功率通孔 PCB 继电器。RLP30 支持 Form A 单常开、Form C 转换两种触点结构，额定负载 10A，峰值 15A，线圈统一 360mW 功耗，电压覆盖 5/12/24VDC；整机 UL、TÜV 双认证，F 级绝缘，防助焊密封外壳适配波峰焊自动化生产，4kV 脉冲耐压，适合暖通、大功率家电、工业电源、工控主控板功率切换，支持免费样品申请、批量稳定供货，配套完整规格书与 PCB 封装库。



3

4

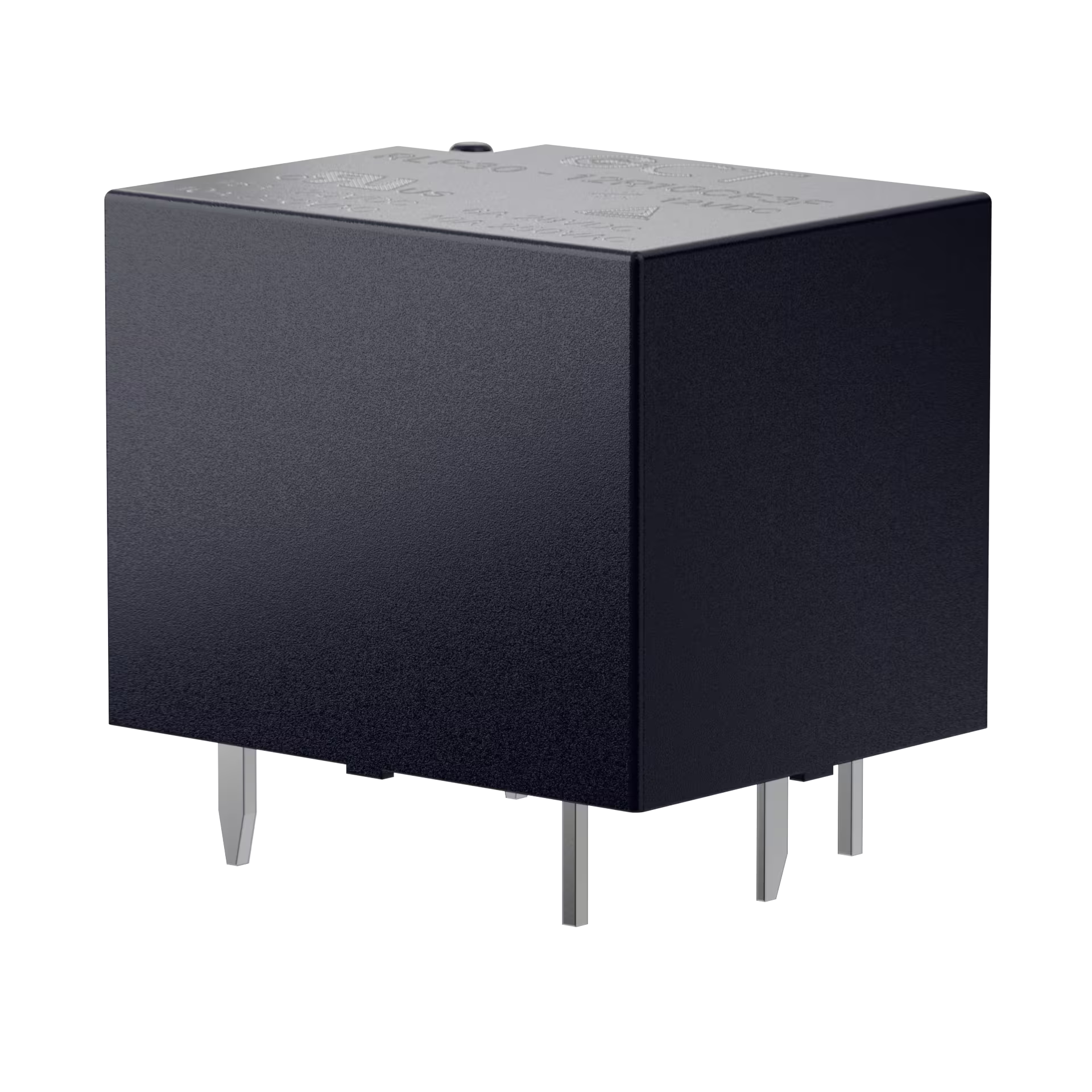

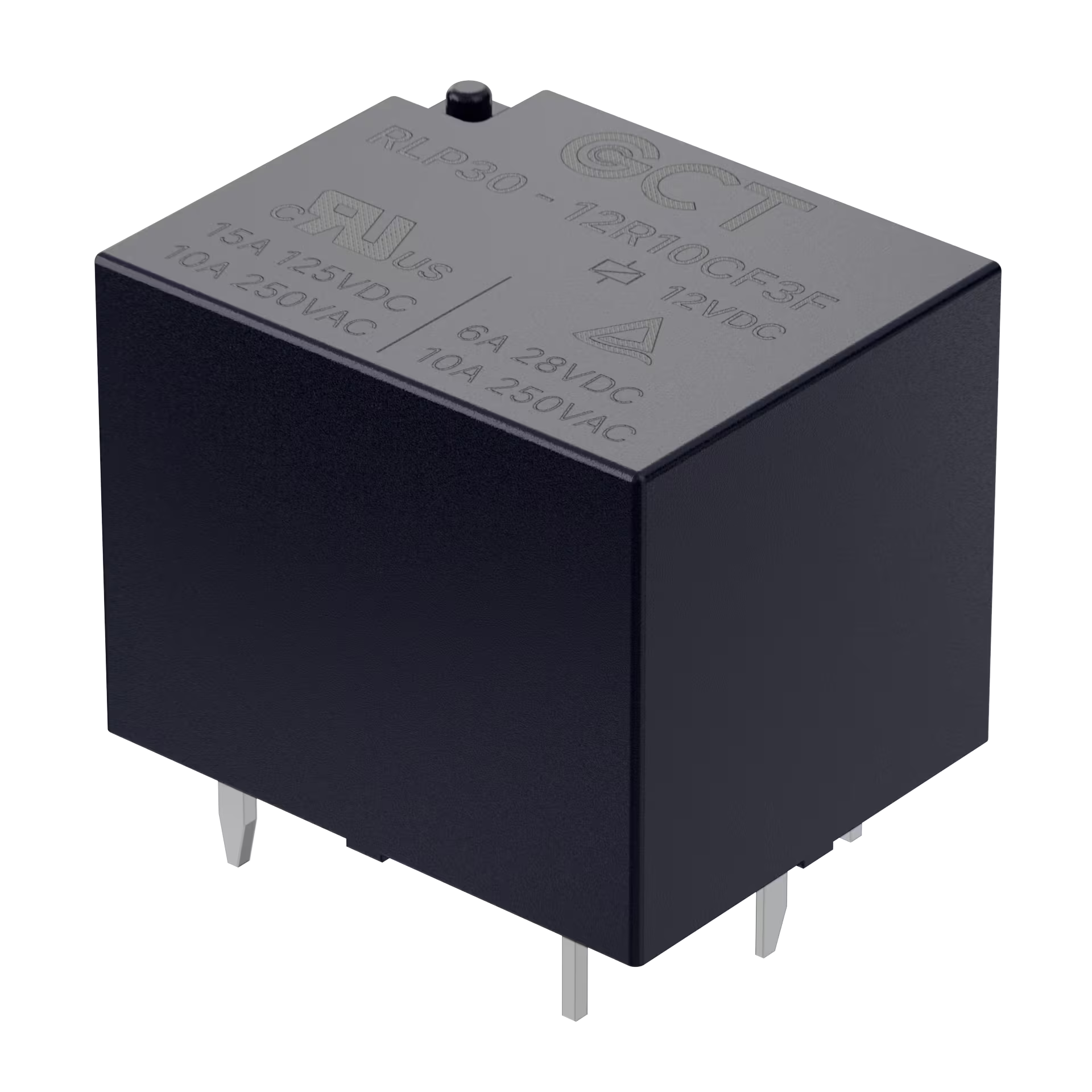

GCT RLP30实物图


产品型号：RLP30

核心产品特点

  1. 标准负载电流 10A，短时峰值 15A@125VAC

  2. 支持两种触点结构：Form A 单常开 (SPST-NO)、Form C 转换触点 (SPDT)

  3. UL F 级耐高温绝缘系统

  4. 非磁保持型电磁继电器

  5. 拥有 UL、TÜV 双重安全认证

  6. 触点材质：银合金 AgSnO₂

  7. 工作环境温度：-40℃ ~ +85℃

  8. 工作相对湿度：20% ~ 85% RH

  9. 存储环境：温度 5℃~35℃，湿度 15%~60% RH

  10. 外形尺寸：长 19.2 × 宽 15.5 × 高 15.25 mm

  11. 单只重量：约 7.63g

  12. 包装规格：50 只 / 托盘，1000 只 / 整箱

  13. 环保合规：符合 RoHS 指令


完整型号编码规则 RLP30-XXR10XFX

  1. RLP30：产品系列代号

  2. XX：线圈额定电压03=3VDC / 05=5VDC / 09=9VDC / 12=12VDC / 24=24VDC

  3. R10：线圈功耗 360mW，标准 10A 负载规格

  4. X：触点结构M=Form A 单常开；C=Form C 转换触点

  5. X：外壳类型 F = 防助焊密封 Flux Tight / S = 全密封 Sealed

  6. X：触点材质 3=AgSnO₂银氧化锡合金

  7. F：绝缘等级 F=UL Class F


标准现货型号对照表

物料型号线圈电压线圈功耗额定负载触点结构外壳类型触点材质绝缘等级
RLP30-05R10MF3F5VDC360mW10AForm A 单常开防焊密封AgSnO₂F 级
RLP30-12R10MF3F12VDC360mW10AForm A 单常开防焊密封AgSnO₂F 级
RLP30-24R10MF3F24VDC360mW10AForm A 单常开防焊密封AgSnO₂F 级
RLP30-05R10CF3F5VDC360mW10AForm C 转换防焊密封AgSnO₂F 级
RLP30-12R10CF3F12VDC360mW10AForm C 转换防焊密封AgSnO₂F 级
RLP30-24R10CF3F24VDC360mW10AForm C 转换防焊密封AgSnO₂F 级

备注：上表为原厂通用标准料，库存稳定；非标定制规格请联系授权代理商 BONCHIP 提交申请。


线圈电气参数表

线圈额定直流电压额定线圈电流 (mA)最小吸合电压 (VDC)最大释放电压 (VDC)线圈额定功耗线圈直流电阻 (±10%)最大持续线圈电压绝缘等级
3VDC1202.250.15360mW25Ω额定电压 130%F 级
5VDC723.750.25360mW69Ω额定电压 130%F 级
9VDC406.750.45360mW225Ω额定电压 130%F 级
12VDC309.000.60360mW400Ω额定电压 130%F 级
24VDC1518.01.20360mW1600Ω额定电压 130%F 级
48VDC7.536.02.40360mW6400Ω额定电压 130%F 级


触点负载与寿命参数

Form A（单常开）

  1. 15A@125VAC：电气寿命 6000 次，通断比例 1s:9s；机械寿命 1000 万次

  2. 10A@250VAC / 6A@28VDC：电气寿命 5 万次，通断比例 1.5s:1.5s

Form C（转换触点）

  1. 常开端 10A@250VAC：电气寿命 5 万次

  2. 常闭端 6A@28VDC / 6A@250VAC：电气寿命 5 万次


通用负载上限

  • 最大切换电压：277VAC / 28VDC

  • 最大切换电流：15A

  • 最大切换功率：2500VA / 280W

  • 吸合时间：≤10ms

  • 释放时间：≤5ms

整机电气可靠性参数

测试项目技术标准
触点断开绝缘电阻≥1000MΩ（500VDC 测试）
初始接触电阻≤100mΩ（1A/5VDC 测试条件）
触点间耐压750V 交流有效值，1 分钟
线圈与触点耐压（功能）1500V 交流有效值，1 分钟
振动测试标准10Hz~55Hz，双振幅 1mm，功能无异常
冲击测试10G（功能完好）；100G（无结构破损）
脉冲耐冲击电压4kV


安全认证与电气间隙规范

  1. UL 认证编号：E550899

  2. TÜV 认证编号：R507112480001

  3. 爬电距离：1.6mm

  4. 电气间隙：3.2mm

  5. 适用污染等级：3 级工业环境备注：

  6. 所有性能测试基准环境：线圈温度 23℃；

  7. 表格参数均为产品出厂初始性能。


尺寸与 PCB 焊盘说明

  1. 整机外形：19.2±0.5 × 15.5±0.5 × 15.25±0.5 mm

  2. Form A 4 引脚 PCB 焊盘：4 个孔径 Ø1.3 通孔

  3. Form C 5 引脚 PCB 焊盘：5 个孔径 Ø1.3 通孔

  4. 引脚定义：1/2 为线圈引脚，Form A 3 公共端 / 4 常开；Form C 3 公共端 / 4 常开 / 5 常闭


特性曲线说明

  1. 电气寿命降额曲线：负载电流越大，继电器通断使用寿命随之缩短，15A 仅短时峰值使用；

  2. 线圈温升曲线：功耗固定 360mW，环境温度越高，线圈温升越高，高温设备建议降额使用。


版本修订记录

0.7 版：2026.04.10 内部评审初稿

A 版：2026.04.28 正式对外发布
