BONCHIP 为 GCT 官方授权中国代理商，现货供应 RLP70 超薄 7mm 窄体通孔继电器。RLP70 主打高密度 PCB 小型化设备，整机宽度仅 7mm，线圈功耗 200mW，支持 PWM 保持电压节能控制，脉冲耐压 10kV；负载覆盖 5A/7A/10A，触点分 AgNi、AgSnO₂两种材质，全系列 UL/TÜV 认证，F 级耐高温绝缘，防助焊密封外壳适配波峰焊量产。广泛用于小型工控
BONCHIP 为 GCT 官方授权中国代理商，现货供应 RLP70 超薄 7mm 窄体通孔继电器。RLP70 主打高密度 PCB 小型化设备，整机宽度仅 7mm，线圈功耗 200mW，支持 PWM 保持电压节能控制，脉冲耐压 10kV；负载覆盖 5A/7A/10A，触点分 AgNi、AgSnO₂两种材质，全系列 UL/TÜV 认证，F 级耐高温绝缘，防助焊密封外壳适配波峰焊量产。广泛用于小型工控、便携设备、智能家居、高密度控制板，可提供样品、完整规格书、PCB 封装库，批量交期稳定。

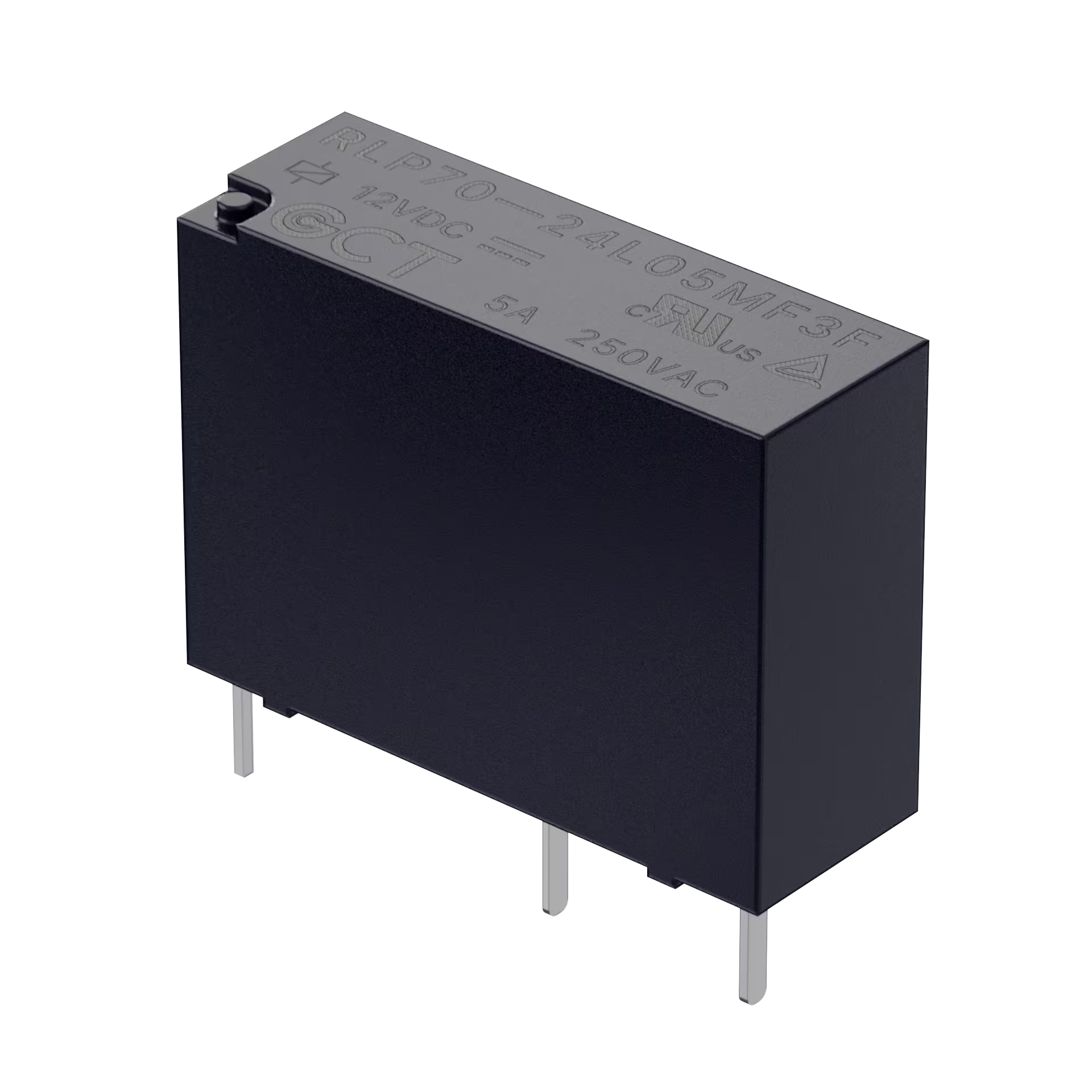

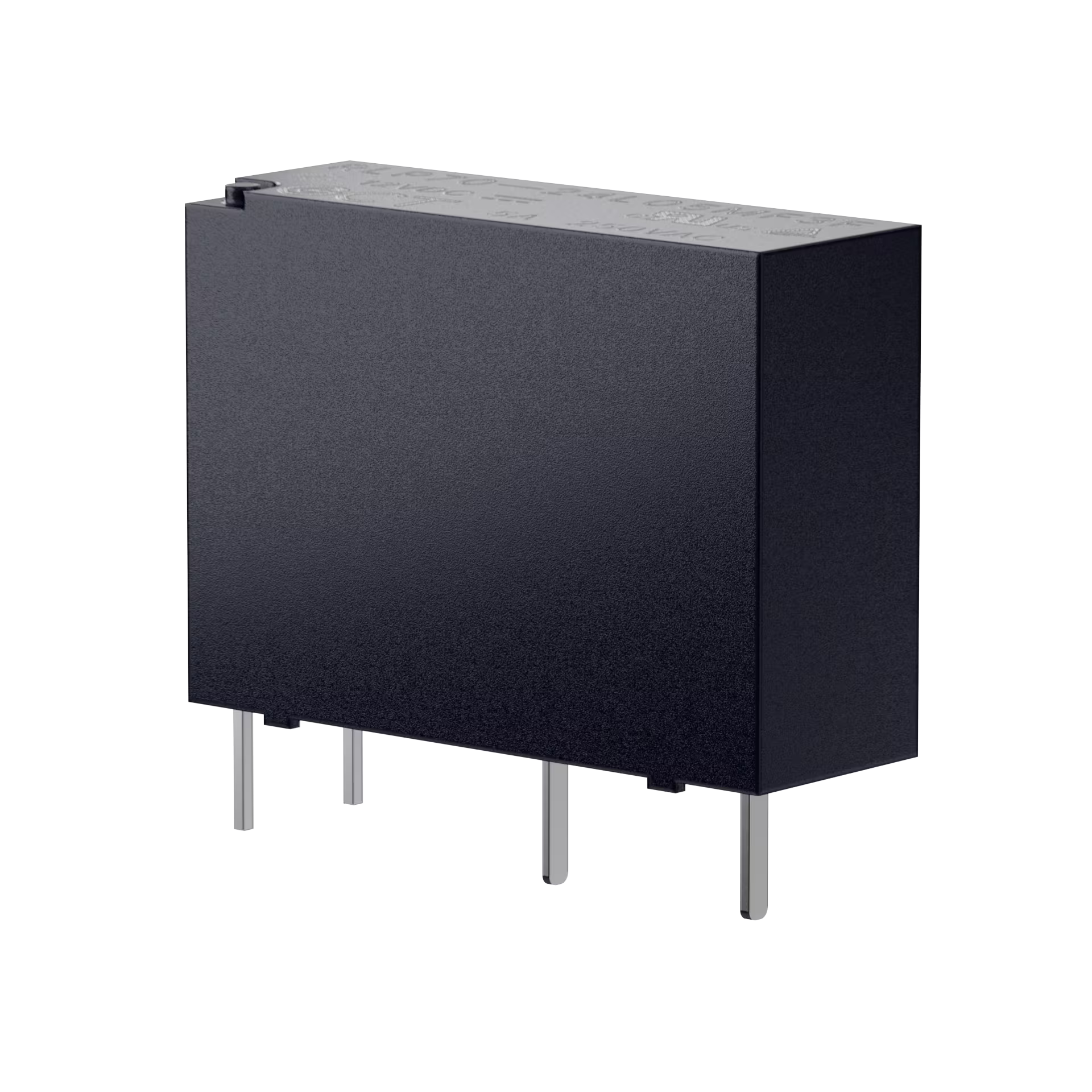

GCT RLP70实物图
产品型号：RLP70
产品名称：PCB 通孔式电磁继电器
负载电流覆盖 5A、7A、10A 三档规格
触点架构：Form A 单常开（SPST-NO）
线圈触点间脉冲耐压高达 10kV
整机宽度仅 7mm，专为 PCB 高密度布线设计
支持保持电压、PWM 节能驱动控制，降低线圈功耗
UL F 级耐高温绝缘系统
非磁保持型电磁继电器
通过 UL、TÜV 双重安全认证
触点材质：银合金（AgNi/AgSnO₂）
工作温度范围：-40℃ ~ +85℃
工作环境湿度：20%~85% RH
存储条件：5℃~35℃，相对湿度 15%~60% RH
外形尺寸：长 20.4 × 宽 7.0 × 高 15.0 mm
单品重量：约 3.68g
包装规格：100 只 / 托盘，1000 只 / 整箱
环保标准：符合 RoHS 指令
RLP70：产品系列代号（7mm 超薄窄体通孔继电器）
XX：线圈额定电压03=3VDC，05=5VDC，06=6VDC，09=9VDC，12=12VDC，18=18VDC，24=24VDC
LXX：线圈功耗 200mW，对应负载电流L05=5A，L07=7A，L10=10A
M：触点结构 M=Form A 单常开 SPST-NO
X：触点材质 1=AgNi 银镍合金 / 3=AgSnO₂银氧化锡合金
X：外壳防护 F = 防助焊密封 Flux Tight / S = 全密封 Sealed
F：绝缘等级 F=UL Class F
| 物料型号 | 线圈电压 | 线圈功耗 | 额定负载 | 触点结构 | 外壳 | 触点材质 | 绝缘等级 |
|---|---|---|---|---|---|---|---|
| RLP70-05L05MF3F | 5VDC | 200mW | 5A | Form A | 防焊密封 | AgSnO₂ | F 级 |
| RLP70-24L05MF3F | 24VDC | 200mW | 5A | Form A | 防焊密封 | AgSnO₂ | F 级 |
| RLP70-05L07MF3F | 5VDC | 200mW | 7A | Form A | 防焊密封 | AgSnO₂ | F 级 |
| RLP70-12L07MF3F | 12VDC | 200mW | 7A | Form A | 防焊密封 | AgSnO₂ | F 级 |
| RLP70-24L07MF3F | 24VDC | 200mW | 7A | Form A | 防焊密封 | AgSnO₂ | F 级 |
备注：上表为原厂通用标准料，库存充足；非标电压、密封版本可联系授权代理商 BONCHIP 申请订货。
| 线圈额定直流电压 | 额定线圈电流 (mA) | 最小吸合电压 (VDC) | 最大释放电压 (VDC) | 线圈额定功耗 | 线圈直流电阻 (±10%) | 线圈最大持续电压 | 绝缘等级 |
|---|---|---|---|---|---|---|---|
| 3VDC | 66.7 | 2.25 | 0.15 | 200mW（40% 保持电压仅 32mW；50% 保持电压仅 50mW） | 45Ω | 额定电压 160% | F 级 |
| 5VDC | 40 | 3.75 | 0.25 | 200mW | 125Ω | 额定电压 160% | F 级 |
| 6VDC | 33.3 | 4.50 | 0.30 | 200mW | 180Ω | 额定电压 160% | F 级 |
| 9VDC | 22.2 | 6.75 | 0.45 | 200mW | 405Ω | 额定电压 160% | F 级 |
| 12VDC | 16.7 | 9.00 | 0.60 | 200mW | 720Ω | 额定电压 160% | F 级 |
| 18VDC | 11.1 | 13.5 | 0.90 | 200mW | 1620Ω | 额定电压 160% | F 级 |
| 24VDC | 8.3 | 18.0 | 1.20 | 200mW | 2880Ω | 额定电压 160% | F 级 |
AgNi 银镍触点（5A/7A 规格）负载：5A/7A @125/250/277VAC；电气寿命 5 万次（通断 1s:9s）；机械寿命 500 万次
AgSnO₂银氧化锡触点（5A/7A/10A 全规格）负载：5A/7A/10A @125/250/277VAC；电气寿命 1 万次（通断 1s:9s）
通用电气指标最大切换电压：277VAC / 30VDC最大切换电流：10A最大切换功率：2770VA / 150W吸合时间 ≤10ms；释放时间 ≤10ms
| 测试项目 | 标准参数 |
|---|---|
| 触点断开绝缘电阻 | ≥1000MΩ（500VDC 测试） |
| 初始接触电阻 | ≤100mΩ（1A/5VDC 测试条件） |
| 触点间耐压 | 750V 交流有效值，持续 1 分钟 |
| 线圈 - 触点功能耐压 | 4000V 交流有效值，持续 1 分钟 |
| 振动测试 | 10Hz~55Hz，双振幅 1mm，功能无异常 |
| 冲击（功能） | 10G；破坏性冲击 100G |
| 脉冲耐压 | 10kV |
UL 认证编号：E550899
TÜV 认证编号：R507113940001
爬电距离：6mm
电气间隙：6mm
适用工业污染等级：3 级备注：所有性能参数均在 23℃线圈基准温度下测试，数值为产品出厂初始性能。
整机外形：20.4±0.5 × 7.0±0.2 × 15.0±0.3 mm
PCB 焊盘：4 孔通孔布局，推荐孔径 Ø1.1mm
引脚定义：1/2 线圈引脚，3 公共端，4 常开触点（Form A 单常开）
电气寿命降额曲线：触点负载电流越大，开关使用寿命大幅缩短，10A 仅短时使用；
线圈温升曲线：线圈功耗越高，温升越高，长期高温场景建议开启 PWM 保持电压节能模式。
0.7 版：2026.04.10 内部评审初稿
A 版：2026.04.28 正式对外发布
