弹簧式触点，焊杯

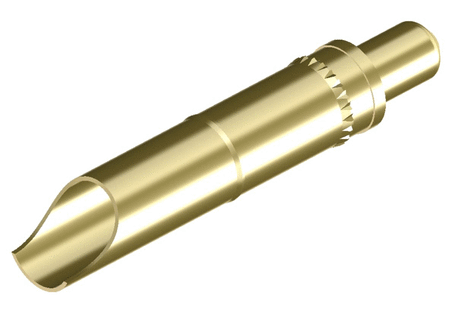

90757-AS 是瑞士 PRECI-DIP 公司 0900-CLIP 系列弹簧加载触点（Spring Loaded Contact / Pogo Pin）中的代表性型号。该产品采用 PRECI-DIP 专利 Clip 多爪弹性夹爪结构，在圆柱形主体与活塞之间建立多点电气导通，确保低而稳定的接触电阻，即使在活塞运动或剧烈振动环境下也不会出现信号瞬断。
90757-AS 适用于 2.54mm（0.100"）标准网格间距的 PCB 表面贴装应用，典型应用场景包括：Docking Station（扩展坞）、充电站、模块堆叠、可插拔弹簧加载连接器（SLC）需求等。凭借瑞士精密加工与全流程品质管控，90757-AS 为医疗、汽车、工业、通信等高可靠性行业提供稳定的互连解决方案。
90757-AS 搭载 PRECI-DIP 独家专利 Clip 弹性夹爪结构，与传统普通 POGO PIN 相比具有显著优势：
| 核心特性 | 技术优势 |
|---|---|
| 多触点并联导通 | Clip 多爪弹性触点建立主体与活塞之间的多点电气连接，抗震抗冲击，高频振动环境下无信号瞬断 |
| 镀金接触件 | 耐腐蚀、耐反复插拔，适用于医疗灭菌、军工严苛环境 |
| 低而稳定的接触电阻 | 动态接触电阻 ≤20mΩ，即使活塞运动或受振动冲击仍保持稳定 |
| 宽工作温度范围 | -55°C 至 +125°C，满足严苛环境应用需求 |
| 长使用寿命 | 最高可达 100 万次插拔，现场使用期限长 |
| 优异的环境耐受性 | 通过 IEC 60068 系列盐雾、二氧化硫、硫化氢腐蚀测试及 50g 冲击测试 |
| 参数 | 规格 |
|---|---|
| 工作温度范围 | -55°C 至 +125°C |
| 最大工作电流 | 5A |
| 动态接触电阻 | ≤20mΩ |
| 总高度 | 8.05mm（对应型号 0907-3-CLIP） |
| 弹簧力 | 起始力 0.57N / 终止力 1N |
| 抗冲击 | 50g，11ms，三轴 |
| 抗振动 | 10-500Hz，10g |
| 可燃性等级 | UL 94V-0 |
| 环保合规 | RoHS compliant |
90757-AS 属于 0900-CLIP 系列，对应高度为 8.05mm 的规格（参考型号 0907-3-CLIP）。
90757-AS 凭借高可靠性弹簧加载触点设计，广泛适用于以下场景：
Docking Station（扩展坞/充电底座） —— 盲插配合，容忍对位偏差
充电站 / 充电设备 —— 大电流承载，反复插拔
模块堆叠（Module Stacking） —— 板对板垂直互连
可插拔 SLC 连接需求 —— 灵活装配，免焊接方案
医疗设备 —— 便携式医疗仪器、检测设备
汽车电子 —— 车载充电、电池检测
工业自动化 —— 工业控制、检测治具
通信基站 —— 精密测试仪器、模块化连接
BONCHIP 作为 PRECI-DIP 正规授权代理商，针对 90757-AS 及全系列弹簧加载触点提供以下一站式服务：
原装现货：常备 90757-AS 等标准型号库存，快速交样、批量供货
原厂技术支持：提供规格书（Datasheet）、3D 模型、RoHS 环保合规文件、图纸下载
定制开发对接：同步瑞士原厂工程团队，按设备尺寸、电流、环境需求定制弹簧触点参数
全行业解决方案：医疗、军工、汽车、工业、消费电子一站式选型
完善售后：选型指导、样品测试、批量报价、长期稳定供货保障
如需 PRECI-DIP 90757-AS 样品、规格书或批量报价，欢迎联系 BONCHIP 销售团队。
