弹簧式触点，焊杯
一、产品概述

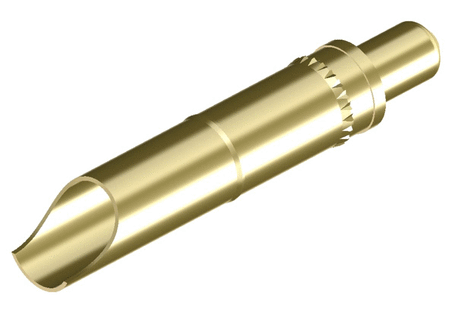

**90759-AS** 是瑞士 PRECI-DIP 公司 0900-CLIP 系列弹簧加载触点（Spring Loaded Contact / Pogo Pin）中的代表性型号。该产品采用 PRECI-DIP 专利 Clip 多爪弹性夹爪结构，在圆柱形主体与活塞之间建立多点电气导通，确保低而稳定的接触电阻，即使在活塞运动或剧烈振动环境下也不会出现信号瞬断。
90759-AS 适用于 2.54mm（0.100"）标准网格间距的 PCB 表面贴装应用，典型应用场景包括：Docking Station（扩展坞）、充电站、模块堆叠、可插拔弹簧加载连接器（SLC）需求等。凭借瑞士精密加工与全流程品质管控，90759-AS 为医疗、汽车、工业、通信等高可靠性行业提供稳定的互连解决方案。
二、核心技术：专利 Clip 多爪弹簧触点
90759-AS 搭载 PRECI-DIP 独家专利 Clip 弹性夹爪结构，与传统普通 POGO PIN 相比具有显著优势：
| 核心特性 | 技术优势 |
| :--- | :--- |
| 多触点并联导通** | Clip 多爪弹性触点建立主体与活塞之间的多点电气连接，抗震抗冲击，高频振动环境下无信号瞬断 |
| 镀金接触件** | 耐腐蚀、耐反复插拔，适用于医疗灭菌、军工严苛环境 |
| 低而稳定的接触电阻** | 动态接触电阻 ≤20mΩ，即使活塞运动或受振动冲击仍保持稳定 |
| 宽工作温度范围** | -55°C 至 +125°C，满足严苛环境应用需求 |
| 长使用寿命** | 标准耐久性 20,000 次循环，现场使用期限长 |
三、技术规格（0900-CLIP 系列通用参数）
| 参数 | 规格 |
| :--- | :--- |
| **工作温度范围** | -55°C 至 +125°C |
| **最大工作电流** | 5A |
| **动态接触电阻** | ≤20mΩ |
| **耐久性** | 20,000 次循环 |
| **压入式安装孔径** | 1.58 mm |
| **材料（筒体/活塞/夹爪）** | 铜合金基底，镀金（Au）与镀镍（Ni） |
| **弹簧材质** | 不锈钢 DIN 17224 |
| **可燃性等级** | UL 94V-0 |
| **环保合规** | RoHS compliant |
：90759-AS 属于代理商内部订货编码，其精确的总高度和弹力范围等具体参数，需以 BONCHIP 提供的规格书为准。以上为 0900-CLIP 系列通用技术规格。
四、典型应用领域
90759-AS 凭借高可靠性弹簧加载触点设计，广泛适用于以下场景：
-Docking Station（扩展坞/充电底座）** —— 盲插配合，容忍对位偏差
- **充电站 / 充电设备** —— 大电流承载，反复插拔
- **模块堆叠（Module Stacking）** —— 板对板垂直互连
- **可插拔 SLC 连接需求** —— 灵活装配，免焊接方案
- **医疗设备** —— 便携式医疗仪器、检测设备
- **汽车电子** —— 车载充电、电池检测
- **工业自动化** —— 工业控制、检测治具
- **通信基站** —— 精密测试仪器、模块化连接
五、BONCHIP 代理服务优势
BONCHIP 作为 PRECI-DIP 正规授权代理商，针对 90759-AS 及全系列弹簧加载触点提供以下一站式服务：
✅ **原装现货**：常备 90759-AS 等标准型号库存，快速交样、批量供货
✅ **原厂技术支持**：提供规格书（Datasheet）、3D 模型、RoHS 环保合规文件、图纸下载
✅ **定制开发对接**：同步瑞士原厂工程团队，按设备尺寸、电流、环境需求定制弹簧触点参数
✅ **全行业解决方案**：医疗、军工、汽车、工业、消费电子一站式选型
✅ **完善售后**：选型指导、样品测试、批量报价、长期稳定供货保障
六、采购咨询
如需 PRECI-DIP 90759-AS 样品、规格书或批量报价，欢迎联系 BONCHIP 销售团队。
