Engenheiros que fazem equipamentos ao ar livre ou produtos industriais, estima-se que não há menos de uma dor de cabeça à prova d'água e à prova de poeira. Há um conjunto de dados na indústria que são bastante interessantes: mais da metade das falhas de equipamentos externos e industriais não são, na verdade, problemas com o circuito em si, mas são danificados pelo vapor de água, poeira, diferença de temperatura ou limpeza diária. Portanto, ao desenhar e selecionar imagens, a primeira coisa que precisamos descobrir é: se essa coisa precisa de IP67, IP68 ou IP69K?
Mas não entre em um mal-entendido e pense que "quanto maior o nível de proteção, melhor". Se a escolha for alta, o custo aumentará e o design se tornará mais complicado; se a escolha for baixa, o produto estará esperando para ser devolvido ou "greve" no local. Hoje, eu vou combinarATTENDParte da experiência real do projeto, quebrou esses níveis comuns de IP e disse para ajudá-lo a se sentir mais confiante na próxima seleção.
IP é a abreviatura de "Ingress Protection" (nível de proteção). Os dois números a seguir são as regras estabelecidas pela Comissão Eletrotécnica Internacional (IEC) no padrão IEC 60529.O primeiro digital à prova de sólidos (como poeira), o segundo digital à prova de líquidos (principalmente água). O ponto-chave é: esses dois números representam condições de teste completamente diferentes, não simples quanto maior o número, mais gado.
À prova de poeira (primeiro número): Para aqueles que fazem equipamentos industriais, geralmente pelo menos "5" ou "6". IP5X é um "tipo à prova de poeira" que permite que uma pequena quantidade de poeira entre, mas não afeta o trabalho; IP6X é um "tipo denso de poeira" e nenhuma cinza pode entrar. A linha de produção ou o ambiente externo geralmente precisam ser projetados de acordo com IP6X.
Impermeável (segundo número): Há mais portas aqui. Os três níveis com os quais lidamos com mais frequência são:
IPX7: Mergulhe o produto em água a 1 metro de profundidade por 30 minutos.
IPX8: As condições são mais severas do que IPX7 e a imersão contínua, mas quão profundo e quanto tempo é a imersão, o fabricante e o cliente precisam concordar.
IPX9K: Lavagem "violenta" à queima-roupa com pistola de água de alta temperatura e alta pressão. Este principal olhar para outro padrão, ISO 20653.

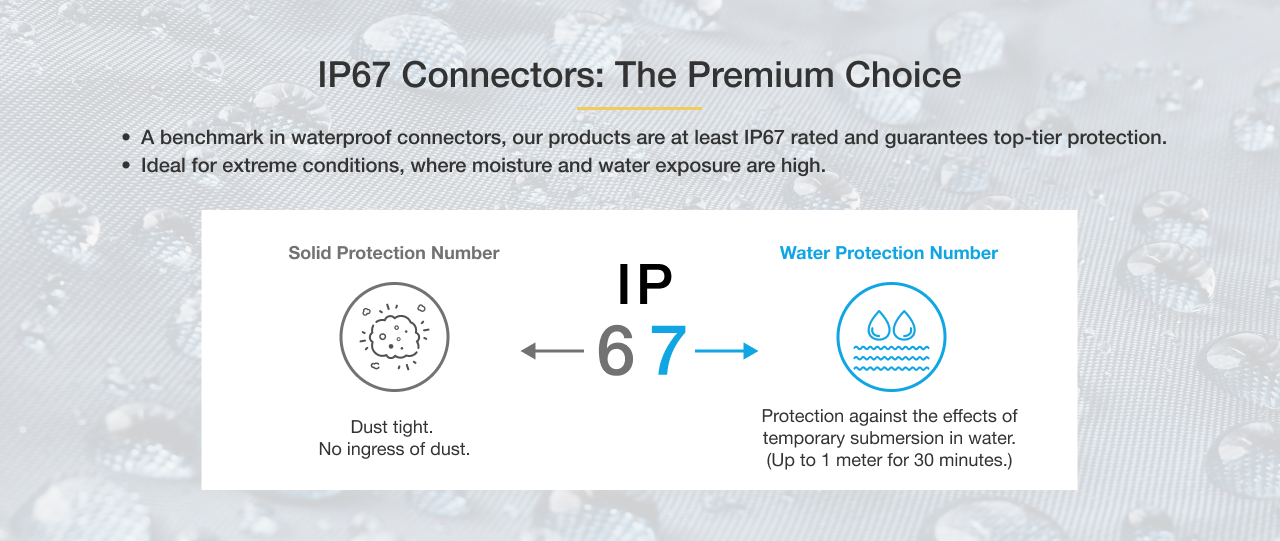

Muitas pessoas vão se envolver em IP67 ou IP68 ao selecionar um tipo, e acham que 68 é definitivamente melhor do que 67. Na verdade, não é tão simples, sua principal diferença é"As condições de teste são fixas ou negociáveis"。
IP67: O padrão é claro, não há discussão
Suas condições de teste estão escritas em preto e branco no padrão: 1 metro de profundidade de água, 30 minutos. Então, quando um produto é marcado com IP67, você sabe que ele certamente pode suportar esta condição de imersão. Isso é adequado para cenas que podem ficar encharcados de chuva ou ocasionalmente por um curto período de tempo (como dispositivos de Internet das Coisas ao ar livre, câmeras de vigilância, terminais portáteis).
IP68: Flutuação condicional, deve ser perguntado claramente
O padrão diz apenas que "o desempenho de proteção é mais forte do que o IP7", mas quanto é mais forte-é mergulhar 1,5 metros por 1 hora ou 3 metros por 3 dias? Isso precisa ser determinado pelo fabricante e pelo cliente. Portanto, olhando apenas para as três palavras "IP68", a quantidade de informação é quase zero. A capacidade real de proteção do IP68 reivindicada por diferentes fabricantes pode ser muito diferente.
Projetar um produto IP68 real, geralmente com melhores materiais de vedação (como o anel de borracha de flúor), para fazer uma estrutura de vedação mais espessa, a inspeção de estanqueidade durante a produção também é mais rigorosa. Simplificando, o IP67 é a "resposta padrão" e o IP68 é a "resposta personalizada". Ao selecionar um tipo, você deve permitir que o fornecedor forneça a profundidade de teste específica, o tempo e o relatório de verificação correspondentes ao nível IP68, caso contrário, o valor de referência do rótulo IP68 não é grande.
Conversa de experiência: Ao solicitar IP68, você deve escrever claramente no protocolo técnico: "Este projeto IP68 é definido como imersão em X metros de água profunda (luz/sal) por hora Y." Caso contrário, essa rotulagem quase perde seu significado. A ATTEND, ao trabalhar conosco, para o projeto de sensores subaquáticos, definiu explicitamente o IP68 como "3 metros de profundidade, 48 horas, ambiente de água doce" e forneceu um relatório de teste completo.
O IP69K é derivado do padrão da indústria automotiva (ISO 20653). Ele é projetado para equipamentos que precisam suportar alta pressão e limpeza a vapor de alta temperatura. É comum em processamento de alimentos e máquinas de construção. Seu teste é com uma pistola de água de alta pressão (80-100 bar) a 80-100 °C, pulverizada de todos os ângulos a uma distância muito próxima (10-15 cm).
Há um grande equívoco aqui: o IP69K não é igual ou superior ao IP67/IP68. Ele apenas prova que pode transportar a pulverização de alta pressão, mas não pode garantir que ele fique imerso em água parada por um longo tempo sem entrar em água. Se o seu dispositivo precisar de uma lavagem de alta pressão e, possivelmente, ficar encharcado de água, você deve procurar um produto de certificação dupla claramente rotulado "IP69K & IP68".
Aqui está um poço muito importante: IP69K não significa que você pode mergulhar na água!
A menos que o produto seja marcado com "IP67/IP69K" ou "IP68/IP69K" ao mesmo tempo, um produto que passou apenas no teste IP69K pode não ser incapaz de ficar de molho em água parada por um longo tempo. Porque a injeção de alta pressão e a pressão hidrostática são dois desafios físicos completamente diferentes. Para fazer produtos IP69K, muitas vezes requer múltiplos selos, como anel de O duplo, borracha de revestimento por injeção em um, e os requisitos de material e processo são extremamente elevados.

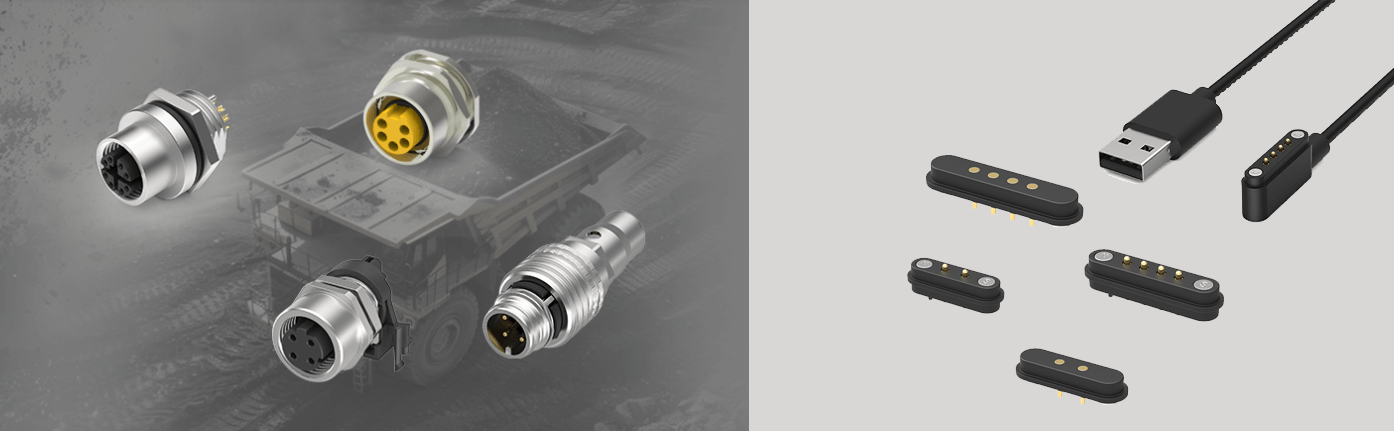

É chato falar sobre isso no papel e é mais claro em combinação com produtos específicos. Por exemplo, no campo da automação industrial, os conectores das séries M8 e M12 comumente usados, ATTEND geralmente são classificados como IP67 ou IP68. Essas juntas em carrinhos AGV e braços robóticos devem ser inseridas e puxadas com frequência para lidar com óleo, respingos de água e vibrações. Portanto, sua estrutura de bloqueio de rosca de metal será equipada com um anel O, e a saída do cabo usará um processo de revestimento de borracha para personalizar as condições de teste específicas do IP68 de acordo com a possível profundidade da água no local do cliente (como quando o equipamento é limpo).
Para outro exemplo, muitas pilhas de carregamento ao ar livre e terminais portáteis industriais gostam de usar conectores de sucção magnética à prova d'água (como Pogo Pin de sucção magnética). A vantagem dessa estrutura é que a "inserção cega" é conveniente, a tolerância do alinhamento é grande e não é fácil danificar a vedação porque não é bem inserida. A ATTEND prestará atenção especial à vedação do suporte da agulha e da carcaça, à remoção de rebarbas de peças de metal (para evitar arranhões do anel de vedação) e à consistência de moldagem por injeção dos componentes do cabo para garantir a proteção IP67/68 geral. Como parceiro de longo prazo da ATTEND, a BONCHIP pode não apenas fornecer modelos padrão ao fornecer esses conectores de alta proteção, mas também ajudar os clientes a obter amostras personalizadas rapidamente. Sua resposta de estoque e logística é bem avaliada na indústria e pode ajudar a equipe de P & D. Pegue um tempo precioso.
Mito: Acho que o IP68 deve conter a capacidade de IP66 (anti-jato de água forte).
Fato: a menos que o produto esteja claramente marcado com "IP66/IP68" e ambos os testes sejam aprovados, isso não é necessariamente verdade. Anti-respingo e anti-imersão são dois conjuntos de testes que não contêm nenhuma relação.
Incompreensão: impermeabilização é igual a anticondensação.
Fato: O teste de IP se preocupa apenas com "não entre a água do lado de fora" e não pode controlar "o ar interno se condensa em gotas de água". Para evitar condensação, você deve encontrar maneiras de estrutura, como adicionar uma válvula de ventilação, fazer um enchimento interno ou reduzir a diferença de temperatura entre a linha de sinal e a cavidade.
Mito: Meu celular está marcado com IP67 e posso nadar casualmente.
Realidade: O teste IP67 é estático e suave. Mudanças na pressão da água durante a natação, remar no braço e produtos químicos na piscina podem falhar a vedação. Além disso, se o telefone celular for usado por muito tempo, o selante envelhecerá e a queda também pode afetar a estanqueidade. Portanto, não seja muito supersticioso, geralmente não há garantia após a entrada de água.
Os dispositivos eletrônicos de consumo internos geralmente precisam apenas atingir o nível de proteção IP54 para fornecer proteção básica contra respingos de água. O equipamento externo geral deve, pelo menos, atingir o padrão IP67 para lidar com a chuva e inundações acidentais.
Dispositivos expostos ao ar livre por longos períodos de tempo, como câmeras de vigilância ou estações base de comunicação, devem escolher as classes de proteção IP67 ou IP68, pois esses dispositivos precisam resistir à erosão contínua da umidade e ao envelhecimento dos raios UV. O equipamento subaquático deve atingir o nível de proteção IP68, mas a profundidade e a duração da inundação devem ser claramente especificadas.
Equipamentos de processamento de alimentos, veículos de engenharia e máquinas agrícolas que exigem limpeza de água quente de alta pressão devem escolher o padrão IP69K. As estações de carregamento ao ar livre são geralmente projetadas com níveis de proteção IP67 ou IP68, porque seu processo de carregamento envolve plug-in de alta frequência, operação de mecanismo magnético e chuva.
Perseguir cegamente um alto nível de proteção é um desperdício comum de custos. Com base em centenas de casos atendidos pela ATTEND, resumi esta lista de seleção rápida:
| Cenários de aplicação | Classificação de IP recomendada | Considerações fundamentais e pontos-chave do plano ATTEND |
|---|---|---|
| Aparelhos de Interiores/Equipamento Geral | IP54 | A proteção contra poeira diária e respingos de água é suficiente. O foco deve estar no controle de custos e no design de dissipação de calor. |
| Equipamento universal ao ar livre (Câmera, terminal de Internet das Coisas) | IP67 | Lidar com a chuva e um curto acúmulo de água. O conector M12 da ATTEND é excelente em tais cenários por meio de vedação de anel O e processo de moldagem por injeção integral. |
| Equipamento ao ar livre/subaquático de longo prazo (Estação base, sensor de doca) | IP68 | A profundidade e o tempo devem ser claros com o fornecedor. A ATTEND pode personalizar as condições IP68 para os clientes, com anéis de vedação de borracha de flúor e testes de estanqueidade mais rigorosos. |
| Ambiente de limpeza de alta pressão (Máquinas alimentares, equipamentos agrícolas) | IP69K ou IP69K e IP68 | O design estrutural é fundamental. A solução da ATTEND usa anéis de vedação duplos, materiais resistentes a altas temperaturas e fechaduras mecânicas de alta resistência. |
| Interfaces de inserção frequente (Estacas de carregamento ao ar livre, terminais portáteis industriais) | IP67 / IP68 | A resistência ao desgaste e a precisão do alinhamento são igualmente importantes. O conector magnético impermeável da ATTEND pode reduzir o desgaste do alinhamento, e sua versão IP67 tem uma alta vida útil de ciclo em dispositivos de carregamento compartilhados. |
Mito: "IP68 deve ser melhor que IP67"
Errado. Como mencionado anteriormente, as condições incertas do IP68 são conversa vazia. Um produto "IP68 (1,5 metros/30 minutos)", sua capacidade de mergulho não é muito mais forte do que o IP67 padrão.
Mito: "Depois de passar no teste IP69K, não há problema em mergulhar na água"
Errado. São dois testes muito diferentes. A menos que o produto indique claramente a autenticação de dupla qualidade, não o utilize.
Incompreensão: "Se você escolher IP68, não precisa se preocupar com condensação"
Errado. O IP é protegido contra a intrusão de líquidos externos, mas não pode impedir a condensação de água dentro do dispositivo devido à diferença de temperatura. A solução de condensação requer um design respirável independente ou enchimento interno.
Mito: "Com o equipamento marcado IP67, posso nadar com ele"
Este é um equívoco típico do usuário. O IP67 é um teste de estado ideal de laboratório, enquanto a natação envolve pressão dinâmica da água, produtos químicos (água com cloro) e profundidades que podem exceder 1 metro, o que é extremamente arriscado.
ComoDistribuidores autorizados de ATTEND，BONCHIPO valor que nos traz é muito mais do que o fornecimento. No trabalho com sua equipe técnica, há dois pontos que são profundamente vivenciados:
Uma é a capacidade de "compreensão profissional". Eles podem converter rapidamente nossa vaga descrição da cena (como "O equipamento é instalado no cais, muitas vezes espirrado por ondas e será lavado com uma pistola de água de alta pressão uma vez por mês") em recomendações precisas de classificação IP e modelos de produtos específicos da ATTEND, evitando especificações. O livro está fora de contato com a demanda do local.
A segunda é a garantia de "amostra é produção em massa". As amostras de teste que eles fornecem, o processo de vedação e o material são totalmente consistentes com o fornecimento em massa. Fizemos testes comparativos. O material do anel de vedação e a precisão da montagem das amostras de conectores IP67 obtidas do canal BONCHIP não são diferentes dos produtos que chegam em grandes quantidades posteriormente, o que garante a eficácia da fase de verificação do projeto.
Além disso, seu estoque e resposta logística também nos deram uma "garantia" quando o projeto era urgente. Uma vez que o equipamento da linha de produção precisava atualizar urgentemente a interface à prova d'água, a BONCHIP enviou as especificações necessárias do conector ATTEND M12 para nossa fábrica em 48 horas, garantindo um atraso zero na transformação da linha de produção.
Escolher o nível de proteção IP é essencialmente comprar um "seguro" preciso para o "ambiente de vida" do produto. O seguro insuficiente traz riscos e o seguro excessivo desperdiça custos. Meu conselho é convidar equipes de tecnologia de fornecedores como o BONCHIP para intervir no início do design para definir os requisitos em conjunto com base em um ambiente real. Afinal, a verdadeira confiabilidade decorre de uma compreensão profunda dos detalhes e do controle preciso.
