技术演进背景：高速数据传输的新挑战

随着人工智能、云计算和高性能计算的飞速发展，对数据传输速率的需求正在以前所未有的速度增长。成功实现224 Gbps PAM4信号传输需要对信号完整性和热效应进行精心分析。这一速率要求相比前几代技术有着质的飞跃，在互联方案、技术方法和实现手段上都带来了全新的挑战。本文将从技术角度深入分析224 Gbps PAM4系统的关键特性，探讨实现该速率所需的技术创新，并展望超越224 Gbps的未来发展路径。

集成化架构驱动技术创新

Samtec在互联行业拥有独特的组织结构优势，以完全集成的能力实现真正的协同创新。这种集成化的工作模式带来了创新的解决方案和有效的策略，支持整个信号通道的优化。从芯片级互联到系统级架构，每一个环节都需要精心设计和优化，才能在224 Gbps的速率下保持信号的完整性。

224 Gbps时代互联技术的关键作用

在224 Gbps部署中，信号完整性、电源传输和热管理问题都是需要重点关注的技术难题。随着数据速率的提高，芯片本身集成的功能也日益增多，导致设计中的"芯片外"部分损耗余量显著减少。通过选择合适的材料、设计技术、系统架构和资源配置，可以缓解信号完整性和热问题，同时支持224 Gbps系统增加的功率需求。

背板、中间板、近芯片/芯片上和前面板（铜缆和可插拔光模块）都需要高性能、高速、低延迟的互联解决方案。本文将为设计人员详细解析224 Gbps可用的互联架构选择，并展望448 Gbps的未来需求，其中包含用于比较的实测数据。

224 Gbps设计选项分析

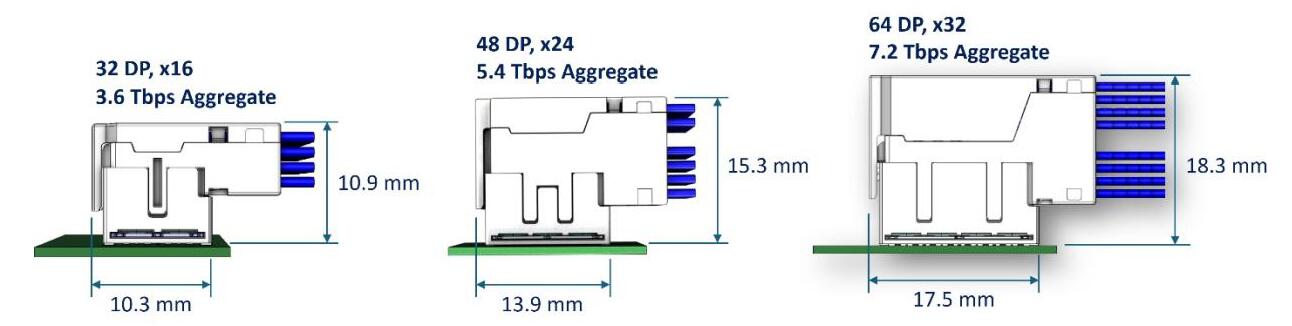

近芯片连接器方案
在112 Gbps PAM4设计中，近芯片方法被广泛采用，其中连接器被放置在ASIC旁边并连接到双轴电缆，然后链接到前面板、背板或中间板。这种方法有效降低了通道的总损耗。在某些224 Gbps PAM4系统设计中，也可以部署这种近芯片方法，具体取决于设计密度和功率需求。

然而，近芯片方法也面临着技术挑战。设计人员必须将IO分配到BGA和PCB焊球，其尺寸受到当前镀通孔PCB技术的限制（即限制在0.8 mm BGA间距）。采用这种方法，很难实现达到并超越56 GHz的信号完整性。另一个问题是，分配给IO的互联资源现在无法用于同等要求的电源问题。

共封装连接器方案
近芯片电缆系统的另一个相关设计挑战是来自垂直封装组件的反射：BGA过孔、焊球和封装芯。如果将连接器直接放置在封装上——共封装铜缆或光模块解决方案——就可以避免这些反射并解决扩展问题，从而大大提高系统余量。当然，CPX解决方案必须足够薄，以便放置在散热器下方。

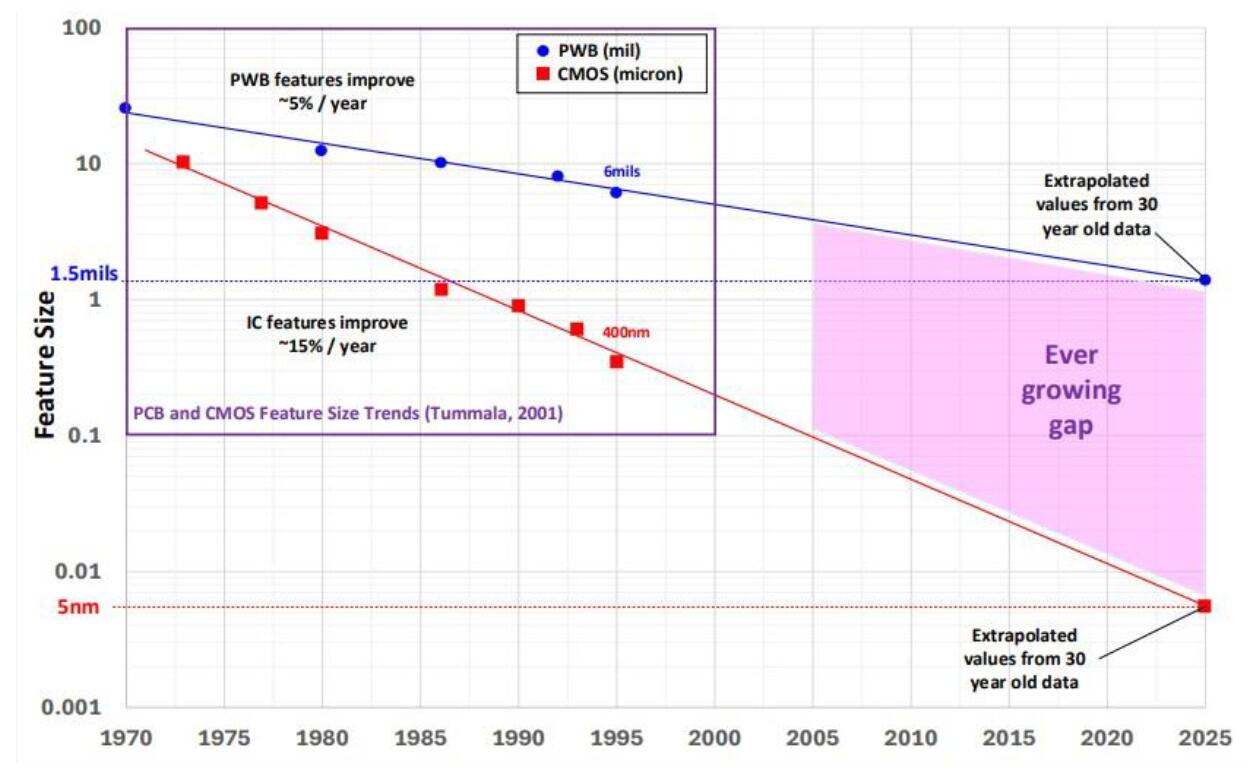

PCB特性扩展的速度远慢于采用硅CMOS的ASIC特性扩展，这就需要一种新的方法来弥合这一差距。当今的设计需求自然推动设计人员使用共封装铜缆，以满足所需的IO密度扩展。与近芯片方法相比，由于系统硬件分解的不同，CPX可在可分离接口中实现更高密度的占位面积以进行组装。CPX方法要精细得多，在基板处使用小型连接器，允许512个端口及更高的IO数量。

在224 Gbps数据速率下，CPX具有更高的价值，可以从封装反射和PCB走线路由损耗中恢复系统余量。Samtec多年来一直在开发直接到封装技术，最初用于112 Gbps，现在用于224 Gbps PAM4。

专为224 Gbps系统设计的新一代连接器

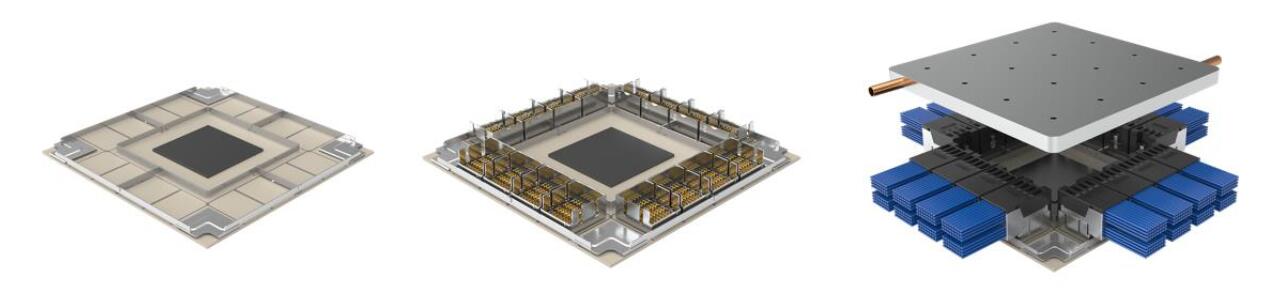

Samtec Si-Fly HD®连接器是专门为224 Gbps及更高速率开发的，它既可以放置在ASIC旁边，也可以放置在芯片封装本身上。在共封装配置中，没有通过PCB的走线，因此也没有随之而来的"每英寸损耗"。转向CPX配置可以节省多达3 dB的封装过孔、焊球和PCB路由损耗，这可能决定224 Gbps PAM4系统的成败。

硅芯片放置在芯片基板上，这是系统中最昂贵的部分，因此任何内置在芯片封装中的连接器都必须非常小。Si-Fly HD连接器尺寸为14 mm²，可以支持64个差分对（64根双轴电缆）。

CPX的处理方式有所不同，因为连接器需要焊接到芯片基板上。Si-Fly HD连接器使用Samtec的柱尾设计，用于在回流焊期间和之后保持焊点的先进结构完整性。这种非焊球设计提高了均匀性、可重复性和共面性。然后将铜缆或光缆直接插入芯片封装。具体的焊料（为SAC305设计，但也可以使用铟基低温焊料）、加强件和组装工艺可能因应用而异。

Si-Fly HD性能实测分析

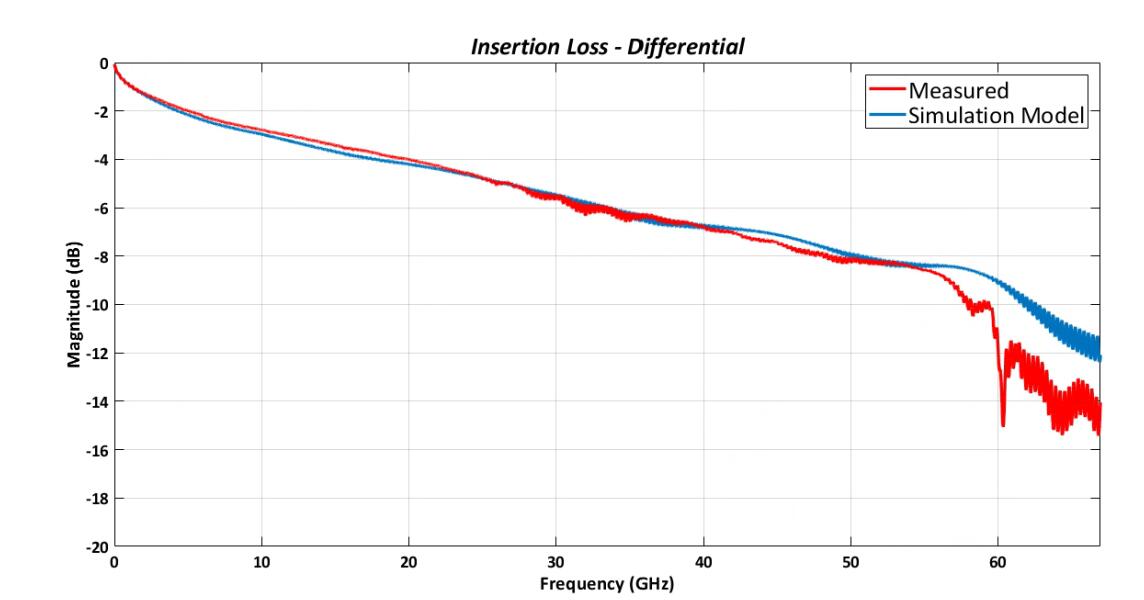

Samtec根据IEEE 802.3等行业标准组织的通道模型测试其224 Gbps PAM4互联解决方案。在Samtec Si-Fly HD CPC上进行的测量超出了预期，与类似实现中的近芯片相比，插入损耗有显著改善。

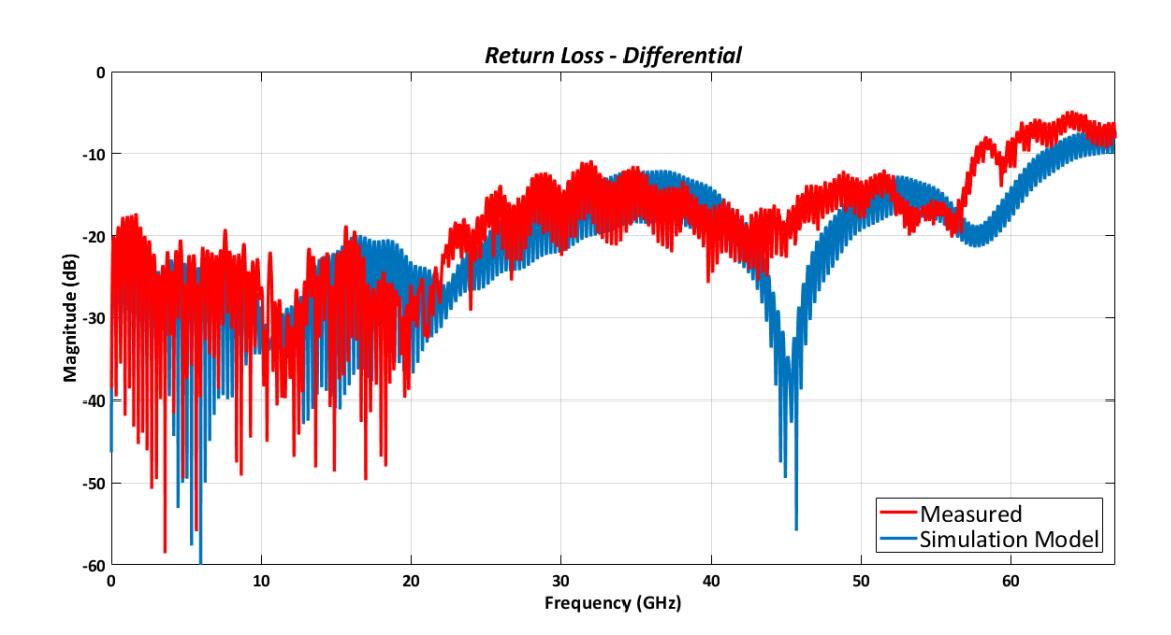

实际上，从封装顶部连接提供了令人信服的反射和插入损耗优势。系统设计的仿真模型以及损耗和反射的测量验证显示了出色的性能。Si-Fly HD电缆组件测量显示了优异的插入损耗，在Samtec Eye Speed® Hyper Low Skew Twinax上具有平滑的插入损耗偏差。

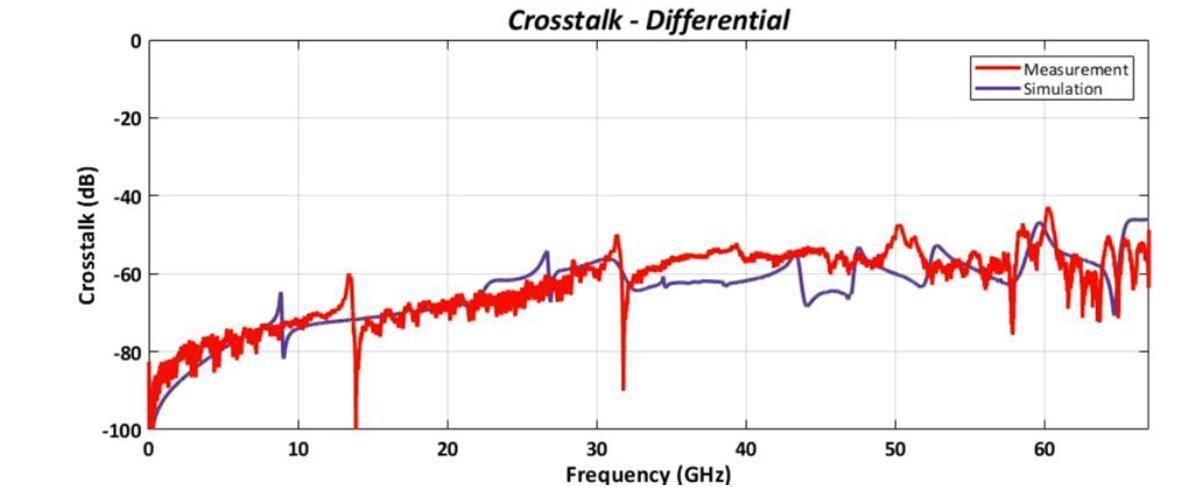

在112 Gbps和224 Gbps时，插入损耗是一个关键的考虑因素。但最困难的电气性能标准之一是串扰。当被驱动到超高密度时，由于引脚之间的接近度，串扰通常会增加。幸运的是，在Si-Fly HD CPC上进行的测量显示了令人印象深刻的串扰性能。测量显示Si-Fly HD CPC实现了精确的相关性，以及0.36 mV rms的集成串扰噪声FEXT性能，远低于224 Gbps的目标值。

偏移问题及其规避策略

偏移是224 Gbps PAM4的另一个设计关注点，其影响可能很显著。类偏移失真可能表现为差分对内的延迟差异、差分对构造过程中互补迹线的不对称性，或驱动信号的差异。耦合的设计和反射量决定了影响的显著性。完整电缆组件的差分偏移与频率的关系图显示，这些偏移水平在18至36 dB范围内产生通道的信号共模比。

Samtec就偏移的影响进行了重要的研发，比较了Flyover®双轴电缆和PCB迹线中的影响。幸运的是，紧密耦合、共挤出的双轴电缆具有卓越的偏移性能，即使在现实的弯曲条件下，也能实现阻抗和插入损耗稳定性，使偏移完全在实施者的控制之下。这与其它双轴电缆结构形成鲜明对比。

对于224 Gbps PAM4系统，控制偏移对于可预测的性能至关重要，特别是因为一个单位间隔在224 Gbps PAM4时大约为9 ps。系统设计人员可以使用CPX和近芯片Flyover电缆将互联偏移降低到可管理的水平。
