在毫米波测试领域，工程师们对物理定律并不陌生：连接器的最高可用频率与外壳导体的内径成反比。换句话说，想要支持更高的频率，连接器的尺寸就必须缩小。1.0 mm连接器正是这一规律的产物——它比常见的2.92 mm或2.4 mm连接器小得多，但也因此带来了新的挑战：这么小的连接器，怎么保证操作精度？会不会在高频下产生谐振或信号失真？

1.0毫米标准接口尺寸

Samtec的100-CM系列1.0 mm垂直压缩安装连接器，正是为了解决这些问题而设计的。它支持DC到120 GHz的频率范围，覆盖了W波段和正在兴起的D波段应用，同时避免了过渡到复杂波导或更昂贵的0.8 mm连接器的麻烦。

一、为什么1.0 mm连接器能做到120 GHz？

Samtec 100-CM系列的核心是一个经过优化的同轴结构。相比典型的1.0 mm / 110 GHz连接器，它的性能余量更宽。这意味着在接近120 GHz的频率下，它仍然能保持稳定的信号传输，不会出现明显的谐振或损耗突变。

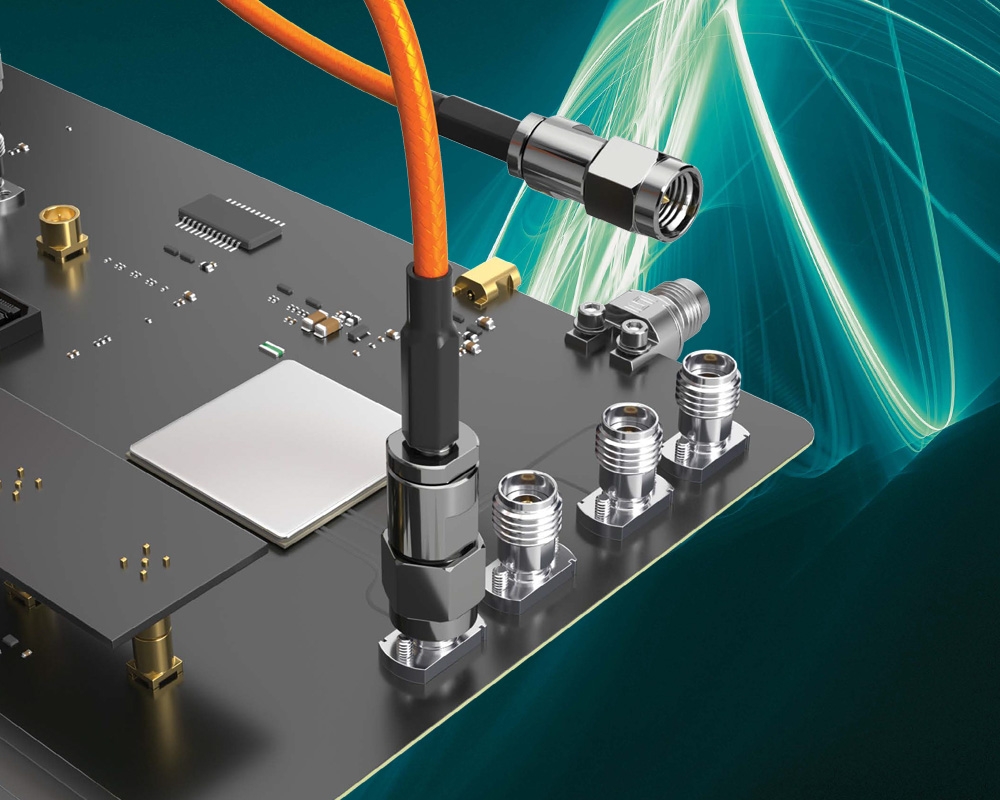

Samtec 100-CM系列连接器，直流至120吉赫兹

对于从事下一代测试测量的工程师来说，这一点很关键。W波段（75-110 GHz）和D波段（110-170 GHz）的应用正在增多，比如汽车雷达、高速无线回传、射电天文和材料特性分析。这些场景往往需要把测试设备连接到PCB上的微带线或共面波导，而1.0 mm连接器的小尺寸恰好能减少对PCB布局的干扰。

二、无焊接压缩安装：让连接器“可更换”

传统的高频连接器通常需要焊接在PCB上。焊接过程本身就有风险：温度控制不好可能损坏PCB，焊点不均匀又会引入阻抗不连续。一旦连接器损坏，更换起来非常麻烦，甚至可能报废整块板子。

100-CM系列采用无焊接压缩安装设计。它通过机械压力把连接器固定在PCB的焊盘上，不需要焊锡。这种做法的好处有几个：

• 现场可更换：如果连接器坏了，直接拆下来换新的，不用动烙铁。

• 布局灵活：同一个连接器可以用在PCB的不同位置，方便调试和评估。

• 可重复的毫米波性能：压缩安装的接触一致性很好，每次安装后的性能差异很小。

安装时，连接器底部的螺纹耦合结构提供机械稳定性，推荐的安装扭矩是0.5到0.8英寸-磅。板厚支持0.016"到0.125"（约0.4 mm到3.2 mm），如果加螺丝，可以支持到0.178"（约4.5 mm）。

三、对准特征：让每次安装都“正中靶心”

小尺寸连接器最怕的就是对不准。1.0 mm连接器的中心导体只有1 mm左右，如果安装时偏移几十微米，就可能造成阻抗失配或接触不良。

Samtec在100-CM系列的连接器底部铣出了对准槽，配合PCB上的基准标记（fiducials），可以确保对准销精确地落在焊盘中心。这样一来，视觉上的错位被消除了，每次安装都能达到连接器的最佳性能。对于需要反复拆装的测试场景，这个设计能省下不少调试时间。

四、配套电缆：从DC到130 GHz的稳定传输

连接器只是链路的一半，另一半是电缆。Samtec为1.0 mm接口提供了几种配套方案：

• Nitrowave®高性能微波电缆：橙色的Nitrowave电缆在高频下具有出色的相位和幅度稳定性。目前有DC到95 GHz（LL095）和DC到110 GHz（LL110）的选项，DC到130 GHz（LL130）预计2026年第四季度推出。

• RF047-A电缆组件：低损耗的.047英寸柔性微波电缆，配合1.0 mm接口，支持DC到110 GHz。

• PRF10精密1.0 mm电缆连接器：用于.047半刚性电缆的焊接夹紧式连接器，支持到110 GHz。

这些电缆组件可以通过Samtec的RF Cable Solutionator®工具快速配置，工程师可以在线下单或获取报价。

五、实际应用：从实验室到产线

在毫米波测试中，连接器的发射设计（launch design）非常关键。即使连接器本身性能很好，如果PCB上的过渡结构没设计好，信号也会在接口处反射。Samtec提供信号完整性支持，包括板级发射优化、电场仿真和3D建模，帮助工程师把整个链路的性能调到最佳。

举个例子，某研究机构在开发D波段通信原型时，需要把矢量网络分析仪连接到一块高频PCB上。最初他们用焊接式1.0 mm连接器，但每次更换测试样品都要重新焊接，既费时又容易损坏PCB。后来改用Samtec 100-CM压缩安装连接器，更换样品只需要松开螺丝、取下连接器、换上新板、再拧紧即可。测试效率明显提升，而且多次拆装后的性能一致性很好。

另一个场景是产线上的毫米波模块测试。由于压缩安装连接器可以现场更换，测试夹具的维护成本降低了。如果连接器磨损，直接换一个就行，不用停线等焊接。

六、邦晶科技（BonChip）：Samtec射频连接器的可靠供应伙伴

对于国内的高频测试工程师和研发团队来说，选对连接器只是第一步。如何快速拿到样品、如何保证批量供货的稳定性、如何获得本地化的技术支持，同样重要。

邦晶科技（BonChip） 作为Samtec授权分销商，致力于为客户提供全线Samtec射频连接器产品的销售与订购服务。无论您需要100-CM系列1.0 mm压缩安装连接器、PRF10电缆连接器，还是Nitrowave高性能电缆组件，邦晶科技都能提供：

• 快速样品支持：研发阶段的小批量样品，48小时内安排发货。

• 现货库存：常用型号备有现货，缩短采购周期。

• 专业技术对接：协助选型、提供3D模型和规格书，对接Samtec原厂信号完整性支持。

• 稳定批量供应：从试产到量产，保障物料不断档。

• 最具竞争力的价格和交货期：依托成熟的供应链体系，帮助客户控制成本、加快项目进度。

如果您正在规划W波段或D波段的测试系统，或者需要为下一代毫米波产品选择可靠的互连方案，欢迎联系邦晶科技获取Samtec 100-CM系列的技术资料和样品支持。
