在工业控制、家电设备和楼宇自动化领域，继电器是实现低压控制与高压负载隔离的核心器件。随着工业4.0和智能制造概念的加速落地，自动化系统对机器控制、过程监控和安全保护的需求显著提升，而PCB安装继电器凭借其可直接焊接于电路板的特性，省去了外部布线和额外模块，成为紧凑型电子控制系统中的关键部件。

根据市场研究报告，全球继电器市场2024年规模为102.6亿美元，预计2033年将达到187.1亿美元，年复合增长率约为6.9%。PCB安装继电器作为其中的重要细分品类，广泛应用于汽车电子、工业控制、家电设备和配电网络等领域。在这一市场背景下，Global Connector Technology推出了面向工业控制、暖通空调系统、家电设备和能源管理系统的PCB安装继电器系列，提供从3A到16A的负载能力，以满足不同场景下的板级开关需求。

一、产品系列概览：三种规格覆盖不同负载需求

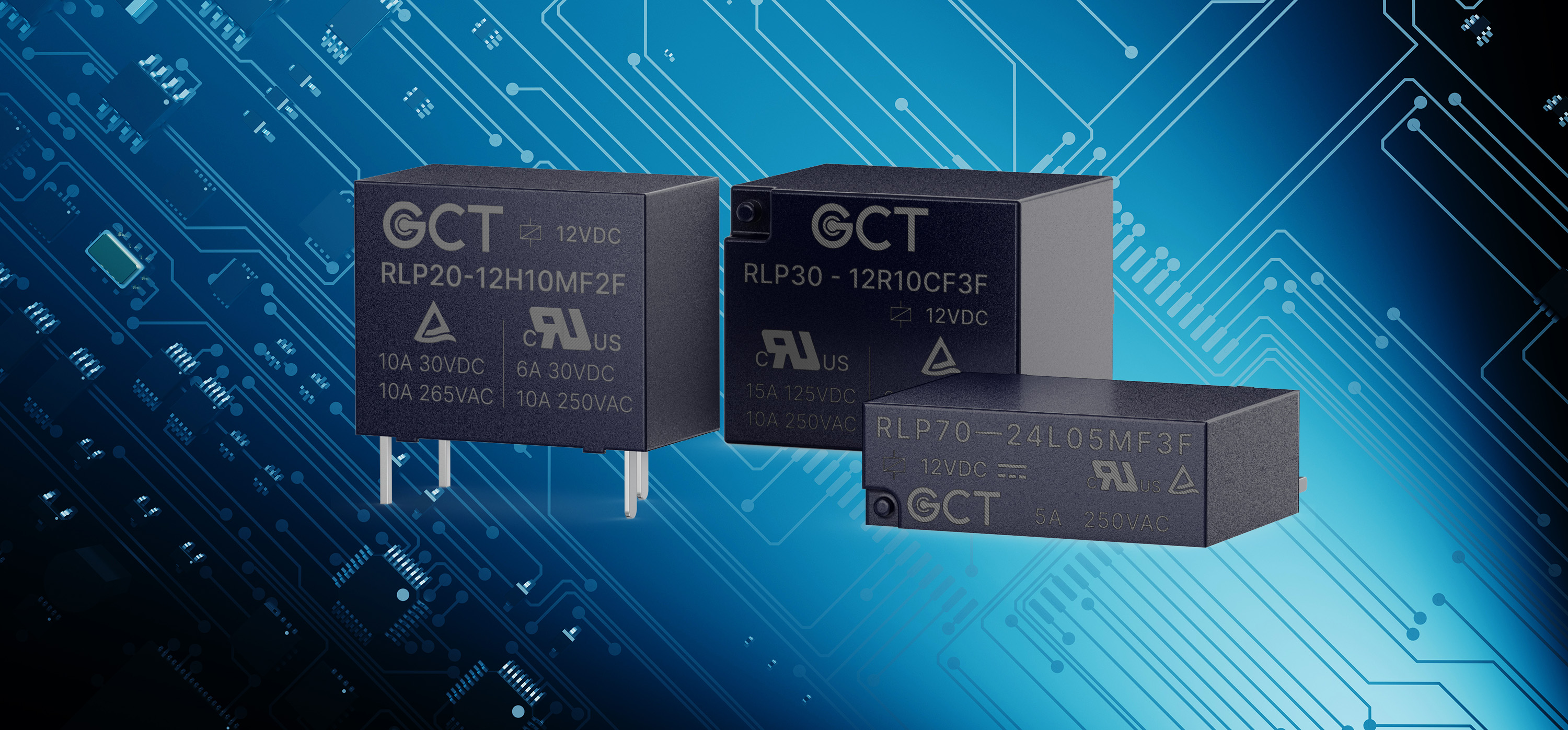

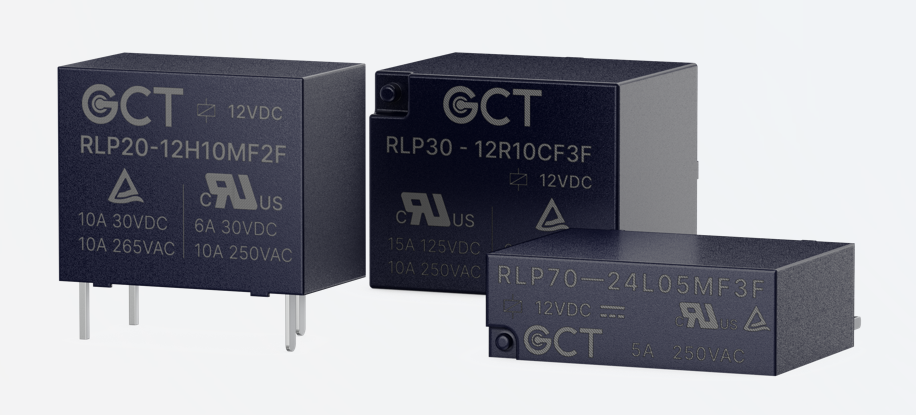

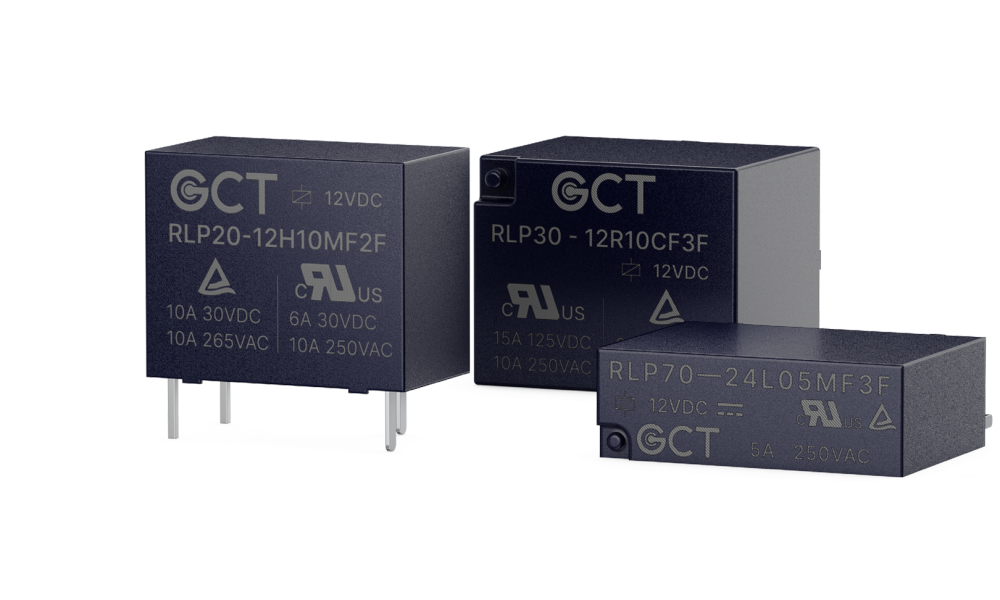

GCT此次推出的PCB安装继电器系列包含三个主要型号——RLP20、RLP30和RLP70，在负载能力、触点配置和外形尺寸上各有侧重，形成了完整的产品矩阵。

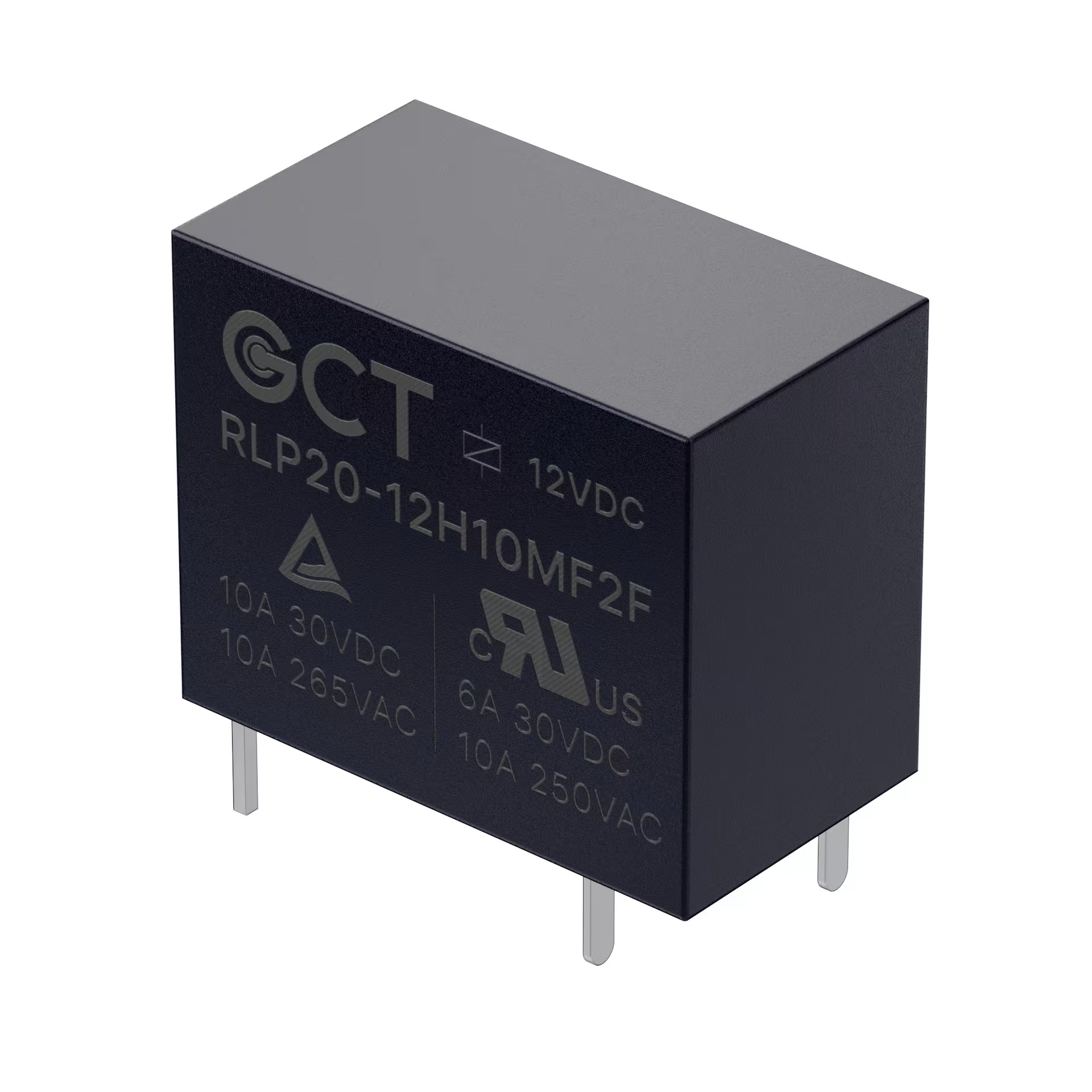

RLP20系列适用于3A至16A的负载范围，提供Form A触点配置（SPST-NO，即单刀单掷-常开型），具备4000V的线圈与触点间介电耐压，采用UL Class F绝缘系统（耐温155°C），并通过了UL和TÜV认证。其外形尺寸为18.2×10.2×14.8mm，重量约5.82g，支持1000/托盘的包装方式。

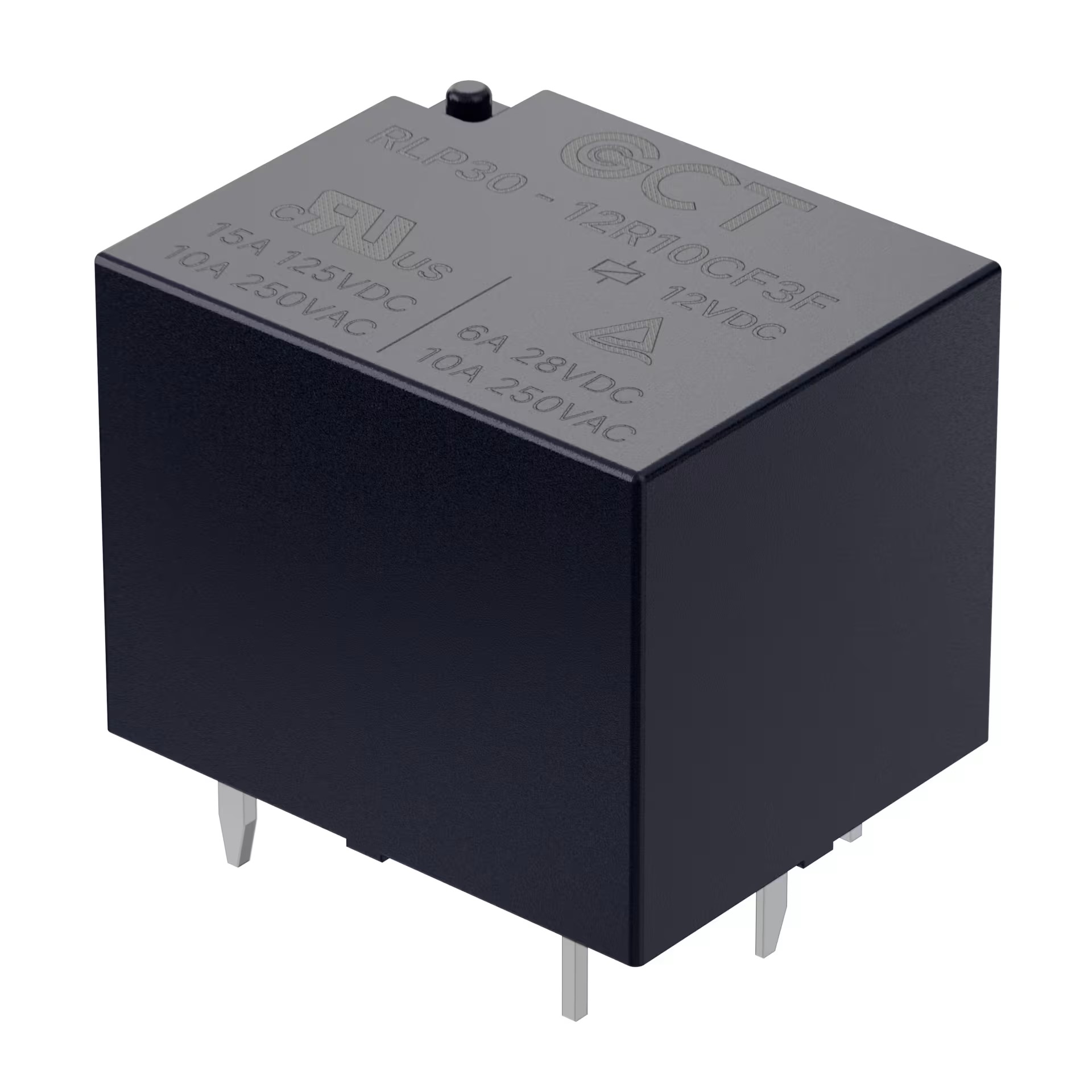

RLP30系列定位为功率继电器，负载能力为10A，同时提供Form A和Form C（SPDT，即单刀双掷型）两种触点配置选项。其线圈与触点间介电耐压为1500V rms（Form C配置），同样采用UL Class F绝缘系统并通过UL和TÜV认证。外形尺寸为19.2×15.5×15.25mm，重量约7.63g，支持50/托盘的包装方式。

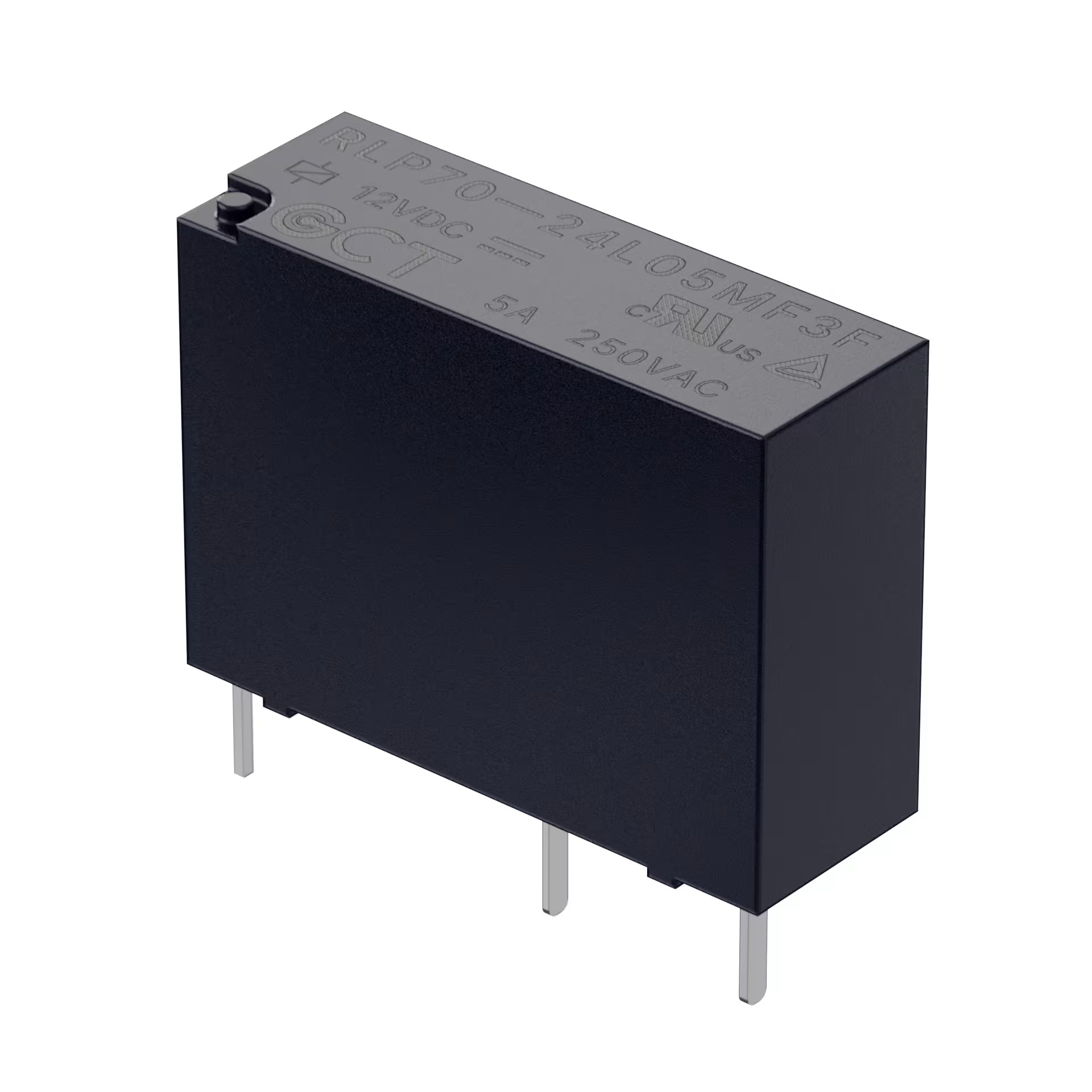

RLP70系列是一款7mm超窄宽度继电器，适合高密度安装场景。负载能力为5A至10A，提供Form A触点配置，具备10kV的冲击耐压能力，并支持保持电压和PWM控制以实现节能。其外形尺寸为20.4×7.0×15.0mm，重量仅约3.68g，支持100/托盘的包装方式。

二、核心技术特点：密封构造与长寿命设计

这三款继电器在设计和制造上有几个值得关注的共同特点：

1. 密封防 flux 构造
所有型号均采用Flux Tight（防焊剂密封） 外壳设计。这种构造在PCB自动化组装过程中的波峰焊和清洗环节，能有效保护内部触点免受焊剂和清洁剂的侵蚀。对于大批量生产的电子制造企业来说，这意味着更高的生产良率和更稳定的产品质量。

2. 长寿命电气与机械耐久性

• RLP20：电气耐久性最高达10×10⁴次（10A/250VAC条件下），机械耐久性达10×10⁶次【RLP20数据手册】

• RLP30：电气耐久性最高达10×10⁶次（机械耐久性），Form C配置在10A/250VAC条件下达5×10⁴次【RLP30数据手册】

• RLP70：同样具备高耐久性设计，适合频繁开关的应用场景【RLP70数据手册】

3. 宽工作温度范围
三款继电器均支持-40°C至+85°C的工作温度范围，覆盖了大多数工业控制和户外设备的应用需求。配合UL Class F（155°C）绝缘系统，在高温环境下仍能保持可靠的电气隔离性能。

4. UL和TÜV双重安全认证
所有型号均通过了UL（E550899）和TÜV（R50711332/ R50711394）认证【RLP20/RLP30/RLP70数据手册】，符合国际安全标准，可放心用于对安全性有严格要求的产品中。

5. 银合金触点材料
采用银合金作为触点材料，在保证良好导电性能的同时，提高了抗电弧侵蚀和抗焊接的能力，延长了继电器在感性负载（如电机、电磁阀）应用中的使用寿命。

三、典型应用场景

工业控制与自动化设备
在PLC控制系统、机器人控制柜、生产线设备中，RLP系列继电器可用于电机启停、电磁阀控制和信号隔离等场景。RLP70的7mm超窄设计尤其适合高密度PCB布局，在紧凑的控制模块中节省宝贵空间。

暖通空调系统
在HVAC系统中，功率继电器在低压控制电子设备与高压负载（压缩机、风机、加热器）之间形成电气边界。RLP30的10A负载能力适合室内风机和加热器控制，而RLP20可覆盖更广泛的负载范围。电机启动时的浪涌电流可达额定值的5至8倍，银合金触点的抗电弧能力在此类应用中尤为重要。

家电与智能设备
从智能家居控制模块到白色家电的控制板，PCB安装继电器提供了可靠的负载开关解决方案。RLP20的紧凑尺寸（18.2×10.2mm）使其非常适合空间受限的家电PCB设计。

能源管理与配电设备
在智能电表、储能系统和配电单元中，继电器用于负载管理和电路保护。RLP系列通过了UL和TÜV安全认证，满足能源设备对安全性和可靠性的严格要求。

四、选型参考

GCT PCB安装继电器选型表

欢迎选购：以上型号均为GCT标准品，如有选型疑问或需要样品支持，欢迎联系BONCHIP获取技术咨询与价格信息。

五、BONCHIP：GCT授权分销商，一站式供应服务

作为GCT（Global Connector Technology）的授权分销商，BONCHIP提供GCT全系列PCB安装继电器的产品销售与订购服务。RLP20、RLP30、RLP70全系列型号均可在BONCHIP平台查询和采购。

我们致力于为客户提供最佳的服务和最便捷的交货：

• 样品支持：研发阶段的小批量样品快速供应

• 现货库存：常用型号备有现货，缩短采购周期

• 技术对接：协助进行继电器选型、PCB封装设计等技术咨询

• 批量供应：稳定的供应链保障量产阶段物料不断档

• 原厂正品：所有产品均来自GCT原厂授权渠道，品质可靠

无论是工业控制、HVAC系统、家电设备还是能源管理项目，BONCHIP都能为您提供合适的GCT继电器产品和专业的技术支持。
